訂購FESTO標準氣缸：DNC-80-320-PPV-A-KP

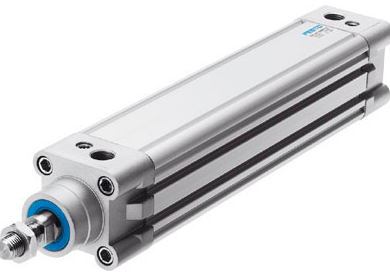

標準氣缸

產品代號: 163430

通過在搜索字段中輸入型號代碼的前四個字符，可以找到*新的替代產品

特性 值

行程 3 ... 2,000 mm

活塞直徑 80 mm

基于標準 ISO 15552

緩沖 P: 兩端帶彈性緩沖環/板

PPV: 兩端帶可調的氣緩沖

裝配位置 任意

設計結構 活塞

活塞桿

型材缸筒

位置檢測 無

用于接近式傳感器

派生型 終端位置鎖定， 兩端位置

后側帶端位鎖

前側帶端位鎖

運行性能經過改善

活塞桿加長外螺紋

活塞桿上采用內螺紋

帶特殊螺紋的活塞桿

活塞桿帶外六角

加長活塞桿

活塞桿夾緊單元

抗扭轉

出色的耐腐蝕防護

防塵設計

很平滑地慢速移動

摩擦

雙端活塞桿

穿透式, 中空活塞桿

耐熱密封，*高可承受120°C

溫度范圍 -40 - 80 °C

單端活塞桿

防止扭轉/導向 方形活塞桿

工作壓力 12 bar

工作模式 雙作用

ATEX 類氣體 II 2G

燃爆防護型氣體 Ex h IIC T4 Gb

ATEX 類粉塵 II 2D

燃爆防護型粉塵 Ex h IIIC T120°C Db

符合防爆要求的環境溫度 -20°C <= Ta <= +60°C

工作介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]

關于工作和先導介質的說明 可以使用經過潤滑的壓縮空氣

 (一旦使用后要求一直使用經過潤滑的壓縮空氣)

CE 符號 (參見符合的標準) 根據 EU-Ex 防爆指導原則 (ATEX)

耐腐蝕等級 CRC 2 – 中等腐蝕影響

3 – 強腐蝕影響

環境溫度 -40 ... 120 °C

海事分類 看證書

在終端位置的沖擊能量 0.9 J

防旋轉的*大扭矩 3 Nm

6 bar時的理論作用力，回復行程 2,721 N

6 bar時的理論作用力，進程 2,721 ... 3,016 N

安裝類型 具有內（陰）螺紋

帶附件

氣動連接 G3/8

材料備注 符合 RoHS

材料信息，蓋 壓鑄鋁

有鍍層

材料信息，缸筒 鍛造鋁合金

光滑處理

單電控電磁閥, 安裝在右側, 未驅動時活塞桿處于回縮狀態

單電控電磁閥, 安裝在右側, 未驅動時活塞桿處于前伸狀態

雙電控電磁閥, 安裝在右側, 未驅動時活塞桿處于回縮狀態

單電控電磁閥, 安裝在左側, 未驅動時活塞桿處于回縮狀態

單電控電磁閥, 安裝在左側, 未驅動時活塞桿處于前伸狀態

雙電控電磁閥, 安裝在左側, 未驅動時活塞桿處于回縮狀態

訂購FESTO標準氣缸：DNC-80-320-PPV-A-KP
