正確安裝PHOENIX的2866747電源
電源 - QUINT-PS/1AC/24DC/ 3.5 - 2866747
用于DIN導軌安裝的QUINT POWER電源，初級開關模式，采用SFB技術
（選擇性熔斷技術），輸入：1相，輸出：24 V DC/3.5 A
提供*大化功能性的QUINT POWER電源
QUINT POWER斷路器可在六倍于額定電流時以熱磁方式快速脫扣，
從而提供選擇性系統保護并可以節省成本費用。通過預防性功能監控可以
確保極高的系統有效性，因為它在故障發生前便可以發出臨界運行狀態報告。
通過靜態功率儲備POWER BOOST，能地啟動重負載。可調電壓可
覆蓋5 V DC ... 56 V DC之間的所有范圍。
YS
通過靜態POWER BOOST功率裕度，可持久提供高達額定電流1.5倍的電流，
因此能地啟動大型負載
帶動態功率裕度SFB（選擇性熔斷）技術的標準斷路器快速觸發，
多為6次，額定電流為12 ms
用于*大的系統可用性IQ技術可確保*高的系統性。
預防性功能監控

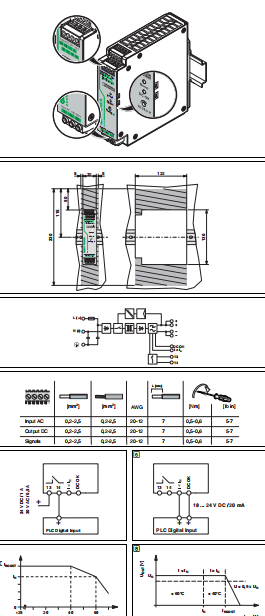

結構框圖
安裝說明書
| 額定輸入電壓范圍 | 100 V AC ... 240 V AC |
|---|---|
| 輸入電壓范圍 | 85 V AC ... 264 V AC |
| 90 V DC ... 350 V DC | |
| 介電強度 *大 | 300 V AC |
| AC頻率范圍 | 45 Hz ... 65 Hz |
| DC頻率范圍 | 0 Hz |
| PE放電電流 | < 3.5 mA |
| 電耗量 | 1.4 A (120 V AC) |
| 0.8 A (230 V AC) | |
| 0.9 A (110 V DC) | |
| 0.4 A (220 V DC) | |
| 額定功耗 | 180 VA |
| 沖擊電涌電流 | < 20 A (典型) |
| 電網緩沖時間 | 典型值 20 ms (120 V AC) |
| 典型值 80 ms (230 V AC) | |
| 輸入熔斷器 | 5 A (慢熔斷，內部) |
| TJ使用的輸入保護斷路器 | 6 A ... 20 A (AC: 特性B、C、D、K) |
| 保護名稱 | 瞬態電涌保護 |
| 保護電路/組件 | 壓敏電阻 |
