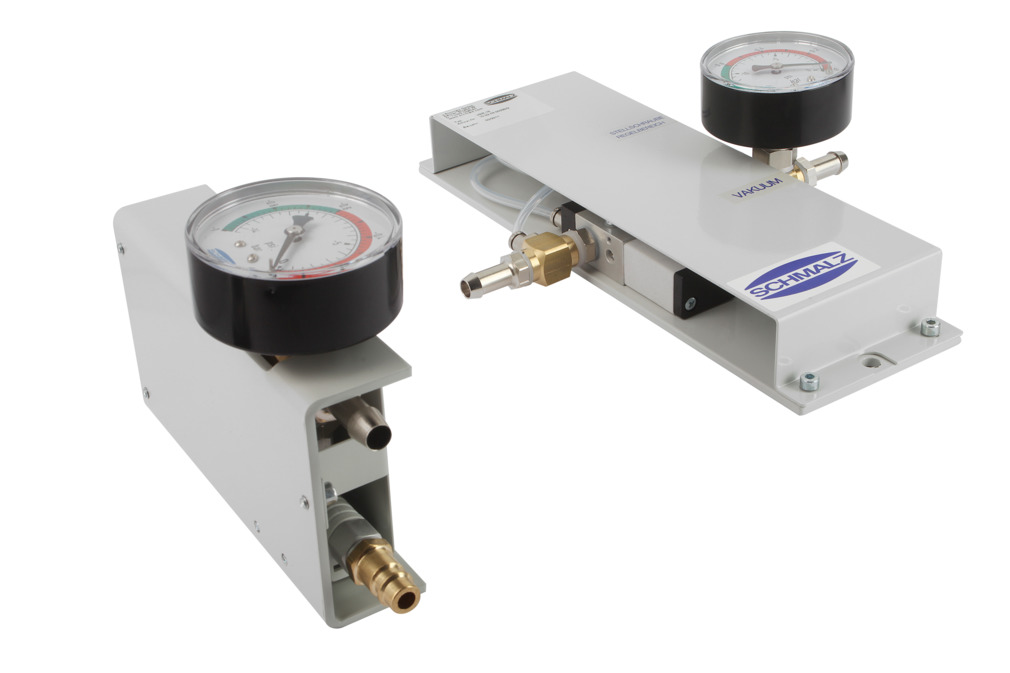

技術介紹真空單元SCHMALZ，VSi VP8 D M12-4

真空軟管的內徑尺寸必須與所使用的真空吸盤尺寸及對應的

流量大小相匹配。在“真空吸盤”和“真空發生器”章節

中，相應的技術參數表格里對每種吸盤和真空發生器均TJ

了使用的軟管直徑。

上表所列參數適用所有真空產生裝置，TJ的真空抽吸速率

只針對單個吸盤，并只適用于平滑、氣密性的工件表面。對

于透氣性工件，我們建議在選用真空產生裝置之前進行吸取測試。

集成式真空發生器帶有“吸氣”和“吹氣”功能的控制閥和

狀態監測功能，能夠確保搬運進程的安全。

在本例中，由于我們選擇的是集成式真空發生器，其內部已經集成

了閥體技術，因此無需配置；對于一個完整的真空系統，我們需要

用電磁閥來控制吸取 (真空開啟) 和釋放 (真空關閉)。通常在使用真空

泵或真空鼓風機作為真空產生裝置時，需要另外配備電磁閥。

真空開關和壓力計應根據實際應用中所需的功能和開關的頻率來選擇。

真空開關和壓力計具備以下這些功能：可調節開關點固定或可調節遲滯

數字/模擬信號的輸出LED狀態顯示功能按鍵輸入顯示

真空接口為M5-F、M8-M、法蘭或管式安裝

電纜或M8插頭的電源和信號接口

施邁茨的真空元器件可以裝配出一整套高效節能的真空系

統。盡管您對所設計的真空系統進行了詳細的計算，我們?nèi)?/p>

然建議您使用原樣品工件進行測試，以確保系統安全。

施邁茨有自己的測試中心，能夠?qū)ぜM行實物測試。

我們非常樂意用我們的知識和多年的經驗協助您規劃、

設計、安裝并調試您的真空系統。同時，我們也定期開設

“真空技術培訓課程及研討會”，您可以直接參與我們的課

程，也可以與我們聯系，到您的公司組織開設相關課程。

吸盤FSG（彈性體部件+連接接頭）未組裝。

交貨包括：類型FG的吸杯-彈性體部件，

可在不同的直徑和材料中使用

SA-NIP型乳頭-有各種螺紋可用的備用部件：

吸盤FG、連接接頭SA-NIP

工件形狀和尺寸范圍廣，工件放置時吸力高，阻尼效果 佳，

吸杯沖程過高，很好地適應了曲面工件的要求。

薄壁工件無永 久變形的研究

堅固，耐磨的吸盤FSG與單密封唇，由吸盤FG與2.5倍和連接乳頭所有乳頭插入吸盤直徑。

在每個奶嘴系列底部帶有支撐件的52mm或更多的支撐件，可根據需要組合更換杯和奶嘴

圓形波紋管吸盤，2.5倍，用于處理極端敏感的工件( 佳阻尼效果)處理表面極不均勻的工件，

如管道( 佳適配) 凹面和凸面）內部支撐（直徑52毫米）

防止工件被吸入特殊設計的褶皺允許在循環時間很短的系統中使用。

吸盤FSGA(彈性體零件連接乳頭)是交付未裝配(直徑33毫米及以上的組裝)。

輸送包括：FGA型吸盤-彈性體部分，avai 適用于不同直徑、不同材質的SA-NIP型接頭接頭，

可與各種螺紋配套：吸盤FGA、接頭接頭SA-NIP

對于范圍廣泛的不同工件，很好地適應彎曲或不均勻的工件表面，

高吸力和 佳阻尼效果，在放置過程中對工件具有良好的阻力。

在高加速度值下的水平力。用于處理紙板箱的風箱吸盤FSGA

具有單一密封唇的耐用耐磨吸杯FSGA(3)，

由帶有1.5倍折疊的吸盤FGA(2)和連接接頭(1)組成，

所有乳頭均插入直徑為1mm的吸盤中。

乙25毫米或以上，底部支持與每個乳頭家庭，

更換杯和乳頭可以結合根據需要。

圓形波紋管吸盤，1.5倍，用于處理極端敏感的工件

(由于折疊和光滑的密封唇而產生的 佳阻尼效果)

處理不均勻表面的工件 CH為管道（折疊允許對凹面和凸面進行 佳適配）

不需要昂貴的軟管安裝；在使用極其節省空間的安裝點直接產生真空；

的限制空間和高度動態的運動

吸入杯與壓縮空氣供應之間安裝的內排噴射器，由于鋁質，尺寸小，重量輕。

陽極化鋁噴嘴系統體，由黃銅真空發生器制成，帶有單噴嘴，

壓縮空氣入口(1)排氣出口(2)真空入口(3)

用于在吸盤和壓縮空氣供應處理之間安裝所有類型的具有操縱器、

工業機器人和進給系統的工件的直列式噴射器

吸盤PFYN(彈性體部分連接乳頭)是交付未裝配(直徑120毫米及以上的組裝)。

輸送包括：PFG型吸盤-彈性體部分，AVA 各種直徑和材料的不可用

SA-nip型連接乳頭-可與各種螺紋可用的零件：吸盤pfg，連接乳頭SA-nip

用于各種尺寸和類型工件高吸力的寬范圍的應用

(高溫、抗靜電、標記、耐化學品)的吸盤 對于小尺寸的力，

對于非常短的循環時間，沒有Perman。薄壁工件的變形

堅固耐磨吸杯pfyn單密封唇，由吸盤pfg和連接乳頭連接乳頭插在直徑達50mm的乳頭螺紋上。

圓平吸盤，用于處理光滑或稍粗糙表面的平面工件處理熱工件

（HT1、SI、FPM）敏感工件的標記和抗靜電處理。（HT1和AS版本）
