CAMOZZI角狀式爪鉗安裝步驟CGA-20

性能

? 緊湊型設計

? 安裝方式靈活

? 安裝支架可選

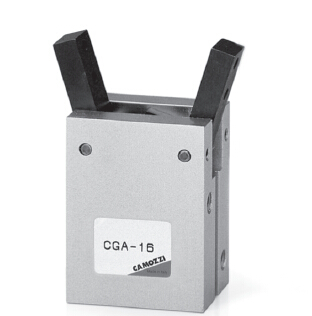

CGA 系列角狀式爪鉗在基座的三個側面

上具有安裝孔，或可選用附件 C-CGP 型凹形

支架或 L-CGP 型凸形支架進行安裝。

注：1. 安裝附件及磁性接近開關需單獨訂購

CGA 系列角狀式爪鉗按照其驅動氣缸的缸徑（即出力的大小）可分為 5 種不同的規格。爪鉗的開關角度在 -10° 至 +30° 之間?；钊涎b有永磁鐵，可使用 CSB 型磁性接近開關。磁性接近開關安裝在基座的 T 形凹槽內，以檢測爪鉗的張開或關閉。

綜合參數

型號    CGA-10 CGA-16 CGA-20 CGA-25 CGA-32

規格     10 16 20 25 32

工作方式    雙作用，角狀式

工作壓力      1.5 ÷ 7 bar

工作溫度      0 ÷ 80°C

大工作頻率    180 次/分鐘

鉗口的開關角度      -10° ÷ +30°

接口            M5（其中 CGA-10 為 M3）

磁環     安裝在活塞上的磁環，與磁性接近開關相互作用

介質           潔凈空氣，不需潤滑。如使用了油霧潤滑，應不間斷的使用油霧潤滑（建議使用 ISO VG32 潤滑油）

潤滑         氣缸部分可潤滑或不潤滑，杠桿部分及活動部位需潤滑

理論抓取力矩 - 關閉 M (Ncm)  1.6xP  8xP  17xP  34xP 61xP 其中 P 為工作壓力 (bar)

理論抓取力矩 - 張開 M (Ncm)  2.6xP  11xP  23xP  43xP 81xP

有效夾持力 F (N)         F = M/L x 0.85 其中 L 為夾持點的長度 (cm)

  大夾持點的長度 L (cm)   3.0 4.0 6.0 7.0 8.5

質量 (g)           40 100 200 330 540
