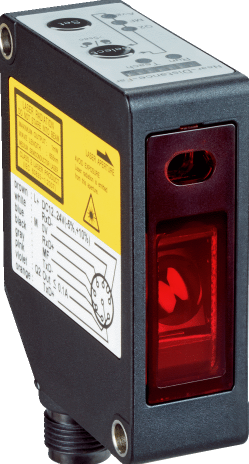

詳解西克SICK的位移測量傳感器6036634

技術數據表

機械/電子參數

供電電壓 Uv DC 18 V ... 24 V

功耗 ≤ 2.88 W 1)

預熱時間 ≤ 30 min

外殼材料 PBT

擋風玻璃的材質 PMMA

連接類型 電纜, 2 m

顯示器 柱狀距離顯示，多達 8 個狀態 LED

重量 70 g

外殼防護等級 IP67

防護等級 III

1) 無載荷，帶模擬輸出電流.

性能

測量范圍 100 mm ... 400 mm 1)

測量物體 自然物體

重復精度 75 μm 1) 2) 3)

線性度 ± 750 μm 2) 4) 5)

響應時間 ≥ 1 ms

測量頻率 ≤ 1.33 kHz 1)

輸出時間 ≥ 0.75 ms

光源 紅色激光

激光等級 2 (IEC 60825-1:2014, EN 60825-1:2014) 6)

典型光點尺寸（距離） 1.8 mm x 3.5 mm (250 mm)

其它功能 平均值設置 1 … 64x, 自動靈敏度調節, 自學習模擬輸出,

可逆的模擬特性, 自學習輸出信號開關裝置, 可逆的開關特性,

多功能輸入：激光關閉/外部示教/觸發器, 切換模式：距離對象 (DtO), 切換模式：窗口 (Wnd)

1) 6% ... 90% 反射率.

2) 對于中等平均值設置.

3) 基本條件不變.

4) 對 90% 反射率（白色陶瓷）進行測量.

5) 應用時定期的參考.

6) 波長：655 nm，*大功率：1 mW.

接口

數字輸出

數量 2 1)

類型 NPN

*大輸出電流 IA ≤ 100 mA

模擬輸出端

數量 1

類型 電壓輸出

電壓 0 V ... 10 V, > 10,000 Ω

分辨率 16 bit

多功能輸入 (MF) 1 x MF 2)

1) PNP: HIGH = UV - (< 2 V) / LOW = < 2 V; NPN: HIGH = < 2 V / LOW = UV.

2) MF 可用作激光關閉、觸發器、外部示教或?qū)⑵湓O(shè)為無效的；響應時間 ≤ 3 ms.

環境參數

運行環境溫度 –10 °C ... +40 °C

存儲環境溫度 –20 °C ... +60 °C

相對空氣濕度（非冷凝） 35 % ... 95 %

溫度漂移 ± 0.08 % FS/K (FS = 滿量程 = 傳感器測量范圍)

類型抗環境光能力

人造光: ≤ 3,000 lx

太陽光: ≤ 10,000 lx

抗振動性 10 Hz ... 55 Hz (振幅 1.5 mm，x、y、z 軸各 2 個小時)

抗沖擊能力 50 G（x、y、z 軸各 3 次）

1052829 DT20-P244BS04

08833305DT20HI DT20HI

6065943 OL1S/OL1E-R1010A13

6067774 OL1S/OL1E-R1010A16

技術圖紙

尺寸圖 OD2-x250W150xx

連接類型 OD2-xxxxxxA2 OD2-xxxxxxC2 OD2-xxxxxxI2 OD2-xxxxxxU2 電纜

接線圖

可調性 OD2-xxxxxxUx

光點尺寸 OD2-x250W150xx

線性度 OD2-x250xxxxx
