產品資料

極長感應范圍

通過電位計輕松設定感應范圍

傳感器有效表面大

交直流混合輸出和兩線技術

堅固的外殼，適用于嚴苛的工業環境

產品特征

輸出功能 常開

感應距離 [mm] 50

外殼 矩形的

尺寸 [mm] 120 x 80 x 30

電氣數據

工作電壓 [V] 20...250 AC/DC

防護等級 II

反相保護 否

輸出

輸出功能 常開

開關量輸出DC電壓降*大值 [V] 5

開關量輸出AC電壓降*大值 [V] 5.5

*小的負載電流 [mA] 5

漏電流*大值 [mA] 2.5 (250 V AC) / 1.3 (110 V AC) / 0.8 (24 V DC)

開關量輸出AC的持續電流負載 [mA] 250; (350 (...50 °C))

開關量輸出DC的持續電流負載 [mA] 100

開關量輸出短暫的電流負載 [mA] 2200; (20 ms / 0,5 Hz)

開關頻率AC [Hz] 25

開關頻率DC [Hz] 35

短路保護 否

過載保護 否

監控范圍

感應距離 [mm] 50

檢測距離可設 有

設置檢測距離 [mm] 50

實際感應距離 Sr [mm] 50 ± 10 %

工作距離 [mm] 0...40.5

精度/偏差

校正系數 鋼: 1 / 特種鋼: 0.7 / 黃銅: 0.4 / 鋁: 0.3 / 銅: 0.2

遲滯 [Sr的百分比] 1...15

開關點偏移 [Sr的百分比] -10...10

工作條件

環境溫度 [°C] -25...80

外殼防護等級 IP 65

/測試

EMC電磁兼容

EN 60947-5-2

EN 55011 等級B

MTTF [年] 512

機械技術數據

重量 [g] 733

外殼 矩形的

安裝 非齊平安裝

尺寸 [mm] 120 x 80 x 30

原材料 PPE 改良的

顯示器/操作件

顯示

開關狀態 1 x LED, 黃色

電氣連接

要求的保護 請根據IEC60127-2*頁中的指導標準，

使用小型保險絲; ≤ 2 A; 快速行動

建議: 短路后請一定檢查產品的安全功能。

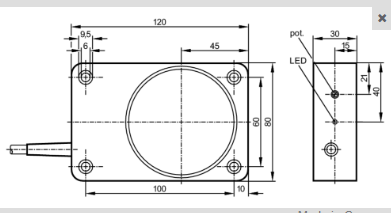

產品尺寸圖
