通用增量式編碼器 RHI58N-*******1

工業標準外殼 ?58 mm

*高 5000 ppr

空心軸

10 V ...30 V，具有帶短路保護的推挽輸出

通用規格

檢測類型 光電采樣

脈沖計數 *大 5000

功能性安全相關參數

MTTFd 140 a

任務時間 (TM) 20 a

L10 70 E+9 在轉速為 6000 rpm 時

診斷覆蓋率 (DC) 0 %

電氣技術規格

工作電壓 10 ... 30 V DC

空載電流 *大 60 mA

輸出

輸出類型 推挽式，增量式

電壓降 < 3 V

負載電流 *大值/通道 40 mA ，短路保護，反極性保護

輸出頻率 *大 200 kHz

上升時間 400 ns

連接

電纜 ?7.8 mm，6 x 2 x 0.14 mm2，1 m

符合標準

防護等級 DIN EN 60529，IP54

氣候測試 DIN EN 60068-2-78 ，無冷凝

發射干擾 EN 61000-6-4:2007/A1:2011

抗擾度 EN 61000-6-2:2005

耐沖擊性 DIN EN 60068-2-27，100 g，3 ms

抗振性 DIN EN 60068-2-6，10 g，10 ... 2000 Hz

和證書

UL cULus ，一般用途，2 類電源

環境條件

工作溫度

玻璃圓盤 -5 ... 80 °C (23 ... 176 °F) ，可移動纜線

-20 ...80 °C (-4 ...176 °F)，固定纜線

塑料盤 -5 ... 60 °C (23 ... 140 °F) ，可移動纜線

-20 ...60 °C (-4 ...140 °F)，固定纜線

存儲溫度

玻璃圓盤 -40 ... 85 °C (-40 ... 185 °F)

塑料盤 -40 ... 70 °C (-40 ... 158 °F)

機械規格

材料

外殼 鋁粉末涂層

法蘭 3.1645 鋁

軸 不銹鋼 1.4305 / AISI 303

質量 大約 290 g

旋轉速度 *大 6000 min -1

慣性力矩 ≤ 40 gcm2

起始扭矩 ≤ 1,5 Ncm

軸負載

角度偏移 1 °

軸向偏移 *大 1 mm

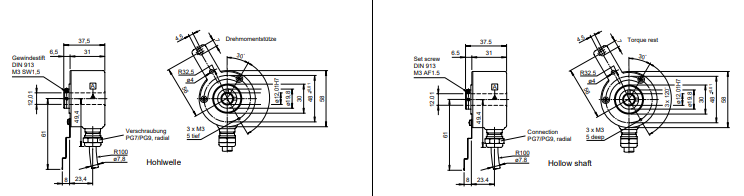

產品圖片

增量式編碼器

*對值編碼器

此外，由于當前位置值直接可用，在機器接通時或電源故障后無需再執行參考運行。并行*對值編碼器通過多條并行線將位置值傳輸?shù)椒治鲭娮友b置。串行*對值編碼器通過標準化接口和協議傳輸其輸出數據。

過去，通常要為串行數據傳輸建立點對點連接，但現在現場總線系統的使用頻率更高。

接口：

Pepperl+Fuchs 旋轉編碼器產品組合涵蓋了當前市場上*對值編碼器所使用的*豐富的接口。

適用于危險區域的防火或本征安全型旋轉編碼器
