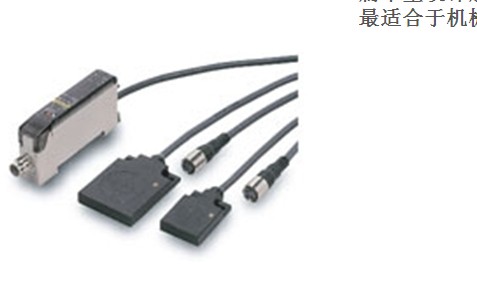

OMRON靜電容量型放大器分離接近傳感器泄露率E2J-W10MA 1M

特點

厚度為5.5mm的扁平傳感頭

采用機器人導線

傳感器部也配有動作指示燈

可通過單觸式接插件簡單連接

技術參數

傳感器部分

應差         檢測距離的15%以下

可檢測物體 導體和電介質體

標準檢測物體 接地金屬板 50×50×1mm

響應頻率      70Hz以上

響應頻率 檢測顯示(紅色)

環境溫度范圍 工作時、保存時：各-10～+55°C (無結冰、無結露)

環境濕度范圍 工作時、保存時：各35～85%RH (無結露)

振動(耐久) 10～500Hz 上下振幅2mm或150m/s2 X、Y、Z各方向 2h

沖擊(耐久) 500m/s2 X、Y、Z各方向 3次

保護結構 IEC標準 IP66

連接方式         接插件中繼型(機器人導線) (標準導線長1m)

放大器單元部分

型號            E2J-JC4A

電源電壓 DC24V±20% 紋波(p-p) 10%以下

消耗電流 30mA以下

控制輸出 開關容量 NPN集電極開路輸出 100mA以下 (DC30V以下)

         殘留電壓 1V以下

指示燈 動作顯示(橙色)

       電源顯示(綠色)

絕緣電阻     50MΩ以上(DC500V兆歐表)充電部整體與外殼間

耐電壓      AC1,000V 50/60Hz 1min 充電部整體與外殼間

振動(耐久) 10～150Hz 上下振幅1.5mm或100m/s2

X、Y、Z各方向 2h

沖擊(耐久) 300m/s2 X、Y、Z各方向 3次

保護結構        IEC標準 IP50

連接方式      導線引出型(標準導線長2m)

材質 外殼 ABS

靈敏度調整鈕轉速  8圈、帶指示器

保護回路       反連接保護、負載短路保護、浪涌吸收

環境溫度范圍 工作時、保存時：各-10～+55°C (無結冰、無結露)

環境溫度范圍 工作時、保存時：各35～85%RH (無結露)

溫度的影響 (傳感器+放大器) 0～40°C的溫度范圍內+23°C時，檢測距離為±25%以下

電壓的影響 在額定電源電壓的±20%范圍內，額定電源電壓時，檢測距離的±1%以下
