10.01.17.0018

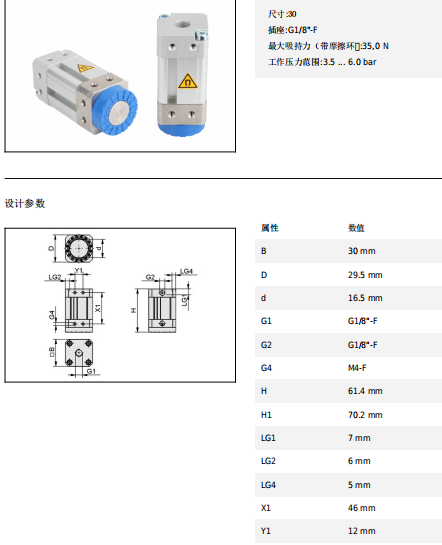

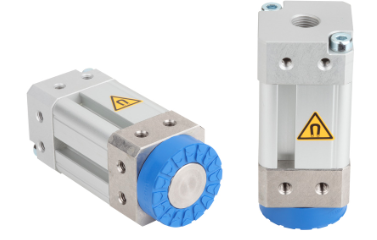

SGM-HD 30 G1/8-IG

物料號: 10.01.17.00184

磁性吸盤，搬運多孔金屬板，不銹鋼外殼

尺寸:30

插座:G1/8"-F

*大吸持力（帶摩擦環）:35,0 N

工作壓力范圍:3.5 ... 6.0 bar

配件

HTS-A2 SGM 30/40

10.01.17.00169

支撐件系統

連接方式 1:帶槽螺栓 ?19mm

應用:磁性吸盤

尺寸:30/40

數量（件）

HTS-A3 SGM 30/40

10.01.17.00170

支撐件系統

連接方式 1:球頭 28.5 mm

應用:磁性吸盤

尺寸:30/40

數量（件）

HTS-A2 D SGM 30/40

10.01.17.00175

支撐件系統

連接方式 1:帶槽螺栓 ?19mm

應用:磁性吸盤

尺寸:30/40

形狀:雙重鎖定

數量（件）

HTS-A3 D SGM 30/40

10.01.17.00176

支撐件系統

連接方式 1:球頭 28.5 mm

應用:磁性吸盤

尺寸:30/40

形狀:雙重鎖定

數量（件）

STV-GE G1/8-AG 6

10.08.02.00204

Schmalz Select.Schmalz Select.

管接直螺紋插頭

螺紋 G1:G1/8"-M

軟管外徑:6,00 mm

材質:黃銅

環境溫度:-20 ... 80 °C

外徑 D:11,40 mm

長 L:16,40 mm

數量（件）

STV-W G1/8-AG 6

10.08.02.00158

90度真空管接插頭

螺紋 G1:G1/8"-M

軟管外徑:6,00 mm

材質:鍍鎳

環境溫度:-20 ... 80 °C

長 L:20,10 mm

數量（件）

VSL 6-4 PU

10.07.09.00002

Schmalz Select.Schmalz Select.

真空壓縮空氣管

外徑 D:6,00 mm

內徑 d:4,00 mm

*長長度:500,00 m

材質:PU

*小安裝半徑:35,0 mm

工作壓力范圍:-0.95 ... 10.00 bar

環境溫度:-20 ... 90 °C

數量（件）

REIB-RING SGM 30 PU-55

10.01.17.00136

摩擦環

應用:磁性吸盤

尺寸:30

外徑 D:29,50 mm

內徑 d:19,00 mm
