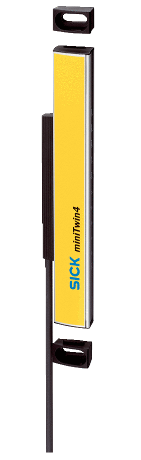

訂貨西克SICK安全光幕,接口類型
類型:C4MT-03614ABB03DB0訂貨號: 1206955
應用 miniTwin4 作為獨立設備
緊固方式 O 型固定支架
分辨率 14 mm
保護區高度 360 mm
保護距離
小值 0 m ... 4 m
標準 0 m ... 5 m
響應時間 ≤ 14 ms 1)
同步 光學元件,無需單獨同步
1) 獨立設備,無級聯。其他響應時間參見操作指南。.
安全技術參數
類型 類型 4 (IEC 61496-1)
安全完整性等級
SIL3 (IEC 61508)
PFHD(每小時危險失效率) 獨立系統:4.3 x 10-9 (EN ISO 13849)
TM(持續運行時間) 20 年 (EN ISO 13849)
在錯誤情況下更安全 在關閉狀態下至少有一個輸出信號切換裝置。
功能
功能 交貨狀態
重啟聯鎖 ? 被禁用
外部設備監控 (EDM) ? 已停止
光束編碼 自動
接口
系統接口
連接類型 M12公插頭,5 針
電纜長度 350 mm
允許的電纜長度 ≤ 20 m 1)
導線橫截面 0.34 mm2
配置方式 通過接線連接
顯示元件 LEDs
現場總線,工業網絡
通過安全控制器 Flexi Soft 進行集成
1) 取決于具體負荷、電源和導線橫截面。必須遵守規定的技術參數.
2) 有關 Flexi Soft 的更多信息 ? www.sick.com/Flexi_Soft.
防護等級 III (EN 61140)
供電電壓 UV 24 V DC (19.2 V DC ... 28.8 V DC)
殘余紋波 ≤ 10 % 1)
電流消耗 ≤ 3 A 2)
安全輸出端 (OSSD)
輸出方式 PNP 半導體,短路保護,交叉電路監測 3)
開啟狀態,開關電壓 HIGH 24 V DC (UV – 2.25 V DC ... UV)
關閉狀態,開關電壓 LOW ≤ 2 V DC
各 OSSD 的電流負載能力 ≤ 300 mA
1) 在 UV 極限范圍內.
2) 防護區域高度 1,200 mm、分辨率 14 mm 的主/客/客系統的*大消耗電流.
3) 適用于在 –30 V 和 +30 V 之間范圍的電壓.
機箱橫截面(含系統接口) 15 mm x 32 mm
外殼材料 鋁合金 ALMGSI 0.5
重量 135 g
外殼防護等級 IP65 (EN 60529)
工作環境溫度 –20 °C ... +55 °C
儲存溫度范圍 –25 °C ... +70 °C
空氣濕度 15 % ... 95 %, 非冷凝
抗振動 5 g, 10 Hz ... 55 Hz (EN 60068-2-6)
抗沖擊能力 10 g, 16 ms (EN 60068-2-27)
1207225 C4MT-03024ABB03DE0
1207227 C4MT-03624ABB03DE0
1207228 C4MT-04224ABB03DE0
1207229 C4MT-04824ABB03DE0
1207230 C4MT-05424ABB03DE0
1207231 C4MT-06024ABB03FE0
1207232 C4MT-06624ABB03FE0
1207233 C4MT-07224ABB03FE0
1207234 C4MT-07824ABB03FE0
1207235 C4MT-08424ABB03FE0
1207236 C4MT-09024ABB03FE0
