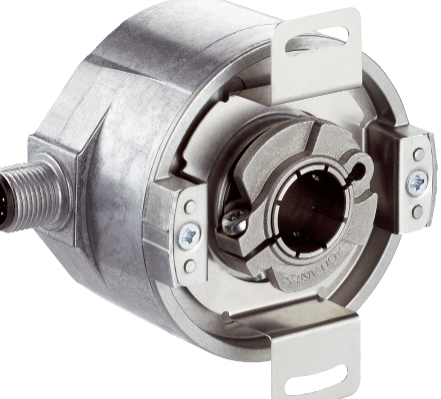

適用環境使用SICK西克增量型編碼器

技術數據表

性能

每轉的脈沖 10

測量步距 90° 每圈的電/脈沖

測量脈沖寬度偏差，非“二進制”脈沖數 ± 0.01°

誤差限值 ± 0.05°

初始化時間 40 ms

接口

通訊接口 增量式

通信接口詳情 HTL / Push pull

信號通道數量 6 通道

電氣參數

連接類型 插頭, M12, 8 針, 徑向

工作電流 40 mA

功耗 ≤ 0.5 W (無負荷)

供電電壓 10 V ... 32 V

負載電流 ≤ 30 mA

輸出頻率 ≤ 600 kHz

參考信號，數量 1

參考信號，位置 90°, 電氣，與 A 和 B 進行邏輯連接

極性反接保護 ?

輸出端短路保護 ? 1)

MTTFd：危險故障間隔時間 300 年 (EN ISO 13849-1) 2)

1) 與另一個通道、US 或 GND 短路，*大允許時間 30 s.

2) 本產品是標準產品，而不是一個按照機械指令制作的安全部件。

計算基于組件的額定負荷、40°C 的平均環境溫度、8760 小時/年的

使用頻率。所有電子故障均被視為危險故障。詳細信息請參見編號為 8015532 的文檔.

機械參數

機械規格 盲孔空心軸

軸直徑 14 mm

重量 0.2 kg

材料、軸 金屬

材料，法蘭 鋁

材料、外殼 壓鑄鋁

啟動轉矩 0.8 Ncm (+20 °C)

工作轉矩 0.6 Ncm (+20 °C)

允許靜態/動態軸向軸位移 ± 0.5 mm / ± 0.2 mm

允許靜態/動態徑向軸位移 ± 0.3 mm / ± 0.1 mm

工作轉速 ≤ 6,000 min?1 1)

轉動慣量 40 gcm2

軸承使用壽命 3.6 x 10^10 轉

角加速度 ≤ 500,000 rad/s2

1) 自發熱為 3.3 K/1,000 rpm，設計工作溫度范圍時注意.

環境參數

電磁兼容性 根據 EN 61000-6-2 和 EN 61000-6-3

外殼防護等級

IP67, 外殼側，插頭連接 (根據 IEC 60529 標準) 1)

IP65, 軸側 (根據 IEC 60529 標準)

允許相對濕度 90 % (光學掃描元件不允許冷凝)

運行溫度范圍

–40 °C ... +100 °C 2)

–30 °C ... +100 °C 3)

儲存溫度范圍 –40 °C ... +100 °C, 無包裝

抗沖擊能力 70 g, 6 ms (根據 EN 60068-2-27)

抗振能力 30 g, 10 Hz ... 2,000 Hz (根據 EN 60068-2-6)

類型: DFS60B-BGEC01000

 DFS60E-BGEK00100

 DFS60E-BGEK01000

 DFS60B-BGEK00600

 DBS60E-BGEC00100

 DFS60B-BDEK00100

 DFS60B-BFEK00100

 DFS60B-BHEK00100

 DFS60B-BGEK00060

 DFS60E-TGEK00100

 DFS60E-BDEK00100

 DFS60E-BBEK00100

 DFS60B-BEAK00100

 DBS60E-BGEC01000

1038874 DFS60B-S1EC00500

1038875 DFS60B-S4CL03600

1038886 DFS60B-S4AM02048

 1038894 DFS60B-S1AK02048

1038928 DFS60B-S4EC00100

 1038929 DFS60B-S4EA01440

 1038931 DFS60B-BEAK10000

1038932 DFS60B-S4EC00500

1038937 DFS60B-T8EA00500

 1038943 DFS60B-S4AA04000

1038897 DFS60B-TDAL01024

1038899 DFS60B-BHAM04096

1038908 DFS60B-S4EK10000

1038909 DFS60B-S4AA00300

1038910 DFS60B-S4CL08504

1038911 DFS60B-S1EM01024

 DFS60B-S4CC01024

 DFS60B-TEAK08192

 DFS60B-TDAL01024

 DFS60B-BHAM04096

 DFS60B-S4EK10000

DFS60B-S4AA00300

DFS60B-S4CL08504

 DFS60B-TEAL08192

 DFS60B-TEAM08192

產品資料

技術圖紙

尺寸圖 盲孔空心軸，M12 和 M23 徑向插頭連接

引腳分配

轉速觀測

信號輸出端

轉速觀測

信號輸出端
