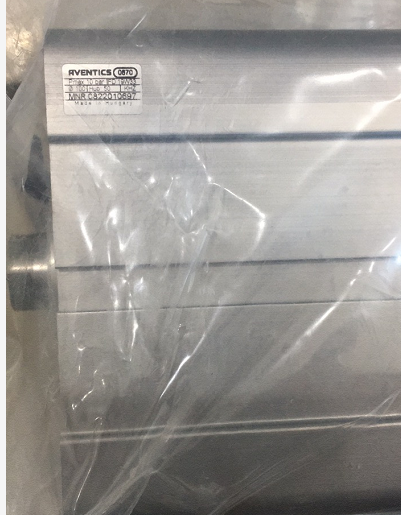

0822010697實物圖片，短行程氣缸年底

產品資料簡介

? 100 mm接口 G 1/4雙作用式帶磁性活塞緩沖 彈性活塞桿 內螺紋

產品資料

短行程氣缸, 系列 KHZ - 0822010697

短行程氣缸, 系列 KHZ

實用原則 雙作用式

緩沖 彈性

磁性銷釘 帶磁性活塞

活塞直徑 100 mm

活塞桿螺紋 M12

行程 50 mm

防塵圈 聚氨酯

壓縮空氣連接 G 1/4

壓縮空氣接口型號 內螺紋

技術信息

壓縮空氣連接 內螺紋

* / *高環境溫度 -25 ... 80 °C

介質溫度范圍 -25 ... 80 °C

介質 壓縮空氣

顆粒大小 max. 50 μm

壓縮空氣中的含油量 0 ... 5 mg/m3

確定活塞推力的壓力 6.3 bar

壓力露點必須至少于環境和介質溫度 15 °C ，并且允許 的*高溫度為 3 °C 。

壓縮空氣的油含量必須在整個使用壽命中保持不變

氣缸管子 鋁材, 陽極氧化處理

活塞桿 不銹鋼

活塞 晴綸橡膠

前端蓋板 黃銅 鋁材

后蓋 鋁材

防塵圈 聚氨酯

型號

R412020753

0822010657
0822010667
0822010677
0822010687
0822010697
0822010658
0822010668
0822010678
0822010688

R412020764

R412020732

0822010556

0822010566

R412020744

R412020755

R412020743

R412020754

R412020765

0822010666
0822010676
R402005797
R402005844
0822010698
0822010659
0822010669
0822010679

R412020768

R412020736
