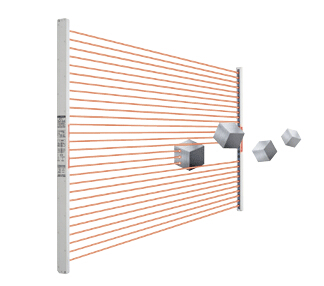

日本松下SUNX區域傳感器,常見問題解答
輸出 <NPN輸出型>
?較大流入電流:100mA
投光元件 紅外線LED(投光波峰波長:870nm(注3)、調制式)
作業指示燈: 紅色LED(當使用作業指示燈輸入時,亮起、閃爍或熄滅,由工作模式開關選擇亮起形式)
?外加電壓:30V DC以下(輸出和0V之間)
耐電壓 AC1,000V 1分鐘 所有電源連接端子與外殼之間
NPN開路集電極晶體管
包裝重量:約800g
(注1):無時的測量條件為使用環境溫度=+23℃。
?剩余電壓:2V以下(流入電流為100mA時)
電纜 0.2mm2 4芯橡皮電纜,長3m
電纜延長 使用0.2mm2以上的電纜時,投光器和受光器的全長均可延長至25m
重量(包括投光器和受光器) 本體重量:約500g
包裝重量:約700g 本體重量:約570g
(注2):根據以下公式獲得消耗電流。
耐沖擊 加速度500m/s2(約50G) X,Y和Z方向各3次
消耗電流=消耗電量÷電源電壓
(例)NA2-N8(作業指示燈亮起時)
?外加電壓:30V DC以下(輸出和+V之間)
?剩余電壓:2V以下(源電流為100mA時)
輸出動作 所有光軸入光時ON(一個或多個光軸遮光時OFF)
短路保護 配備
包裝重量:約750g 本體重量:約650g
反應時間 10ms以下(使用防干擾功能時12ms以下)
耐振動 頻率10~150Hz 雙振幅0.75mm X,Y和Z方向各2小時
材質 外殼:耐熱ABS,前罩:聚酯,顯示罩:丙烯
使用環境溫度 -10~+55℃(注意不可結露、結冰),存儲時:-10~+60℃
電源電壓為12V時,投光器的消耗電流為:
PNP開路集電極晶體管
?較大源電流:100mA
投光器 投光指示燈: 綠色LED×2(投光時亮起,設定頻率A時1個LED亮起,設定頻率B時2個LED亮起)
投光停止功能 配備
保護構造 IP40(IEC)
受光器 工作狀態指示燈:紅色LED(一個或多個光軸受干擾時亮起)
<PNP輸出型>
穩定入光指示燈:綠色LED(穩定接受到所有光軸時亮起)
作業指示燈: 紅色LED(當使用作業指示燈輸入時,亮起、閃爍或熄滅,由工作模式開關選擇亮起形式)
※當通過輸出的電流過量時,由于短路保護電路的操作,穩定入光指示燈和受光器上的工作狀態指示燈會同時閃爍。
防干擾功能 配備
使用環境濕度 35~85%RH,存儲時:35~85%RH
使用環境照明度 白熾燈:受光面照明度3,000lx以下
絕緣電阻 所有電源連接端子與外殼之間,20MΩ以上,基于DC250V的高阻表
1V以下(流入電流為16mA時)
