參數提供意大利康茂盛50系列無感氣缸,CAMOZZI
每個端蓋均有四個接口
可提供一端雙向進氣型(需特殊訂貨)
磁傳、可調氣緩沖
.

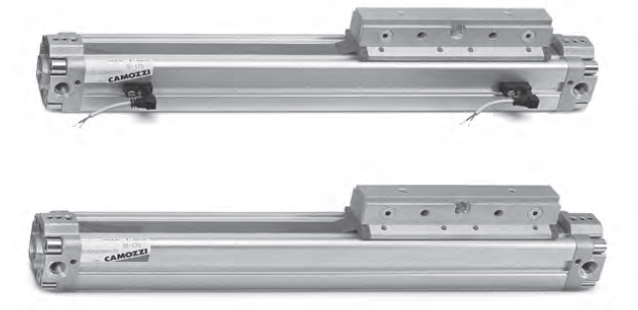

50 系列無桿氣缸的缸徑從 16 至 80mm 共七種。
無桿氣缸比有桿氣缸節省安裝空間 40% 左右,
多用于需要將氣缸安裝于空間緊湊或隱蔽的地方。
活塞上裝有永磁體,
通過安裝磁性接近開關,
可得到活塞的位置信號。
氣缸兩端蓋上裝有可調氣緩沖裝置,
且每個端蓋上分別有四個尺寸相同的進(出)氣口,
根據使用情況可選擇各任意一個進(出)氣口,
同時其余的進(出)氣口必須用相應的管接頭堵住。
建議無桿氣缸應盡量使用在潔凈、少塵的環境中。
注:1. 安裝附件、磁性接近開關及封堵進
(出)氣口的管接頭均需單獨訂購
2. 磁性接近開關見 1/9.05.01 頁
.
綜合參數
結構形式帶有整體滑座的無桿型
工作方式雙作用
材料鋁合金端蓋,活塞及缸筒,聚氨酯及丁腈橡膠密封件
安裝方式腳架
行程100 ÷ 4000 mm
工作溫度0 ÷ 50°C(干燥空氣為 - 10°C)
工作壓力1 ÷ 8 bar
速度10 ÷ 1000 mm/s(空載)
介質潔凈空氣,不需潤滑。如使用了油霧潤滑,應不間斷的使用油霧潤滑(建議使用 ISO VG32 潤滑油)
.
25N2A20A780
25N2A20A800
25N2A20A900
25N2A20A1000
25N2A20A1050
25N2A25A005
25N2A25A007
