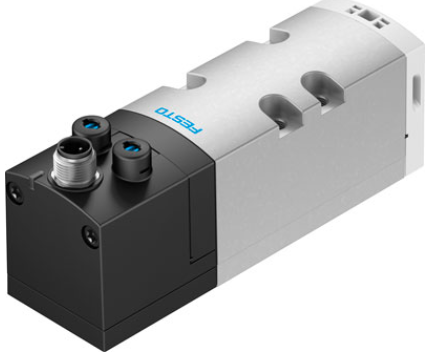

JMEBH-5/2-D-1-ZSR-C進口閥，資料

技術參數

貨運日期 查看

閥功能 5/2 雙穩

驅動類型 電氣的

寬度 42 mm

標準額定流量 1,300 l/min

工作壓力 3 ... 10 bar

設計結構 活塞滑塊

防護等級 IP65

NEMA 4

c CSA us (OL)

c UL us - Recognized (OL)

額定尺寸 11 mm

寬度尺寸 43 mm

排氣功能 可節流

通過節流板

通過單個底座

密封原則 軟性

裝配位置 任意

符合標準 ISO 5599-1

手控裝置 位置鎖定

推

先導類型 由先導控制

先導氣源 內置的

流動方向 不可逆

重疊 正重疊

信號狀態顯示 LED

閥的流量 2,000 l/min

安裝在單個底座上的閥的流量 1,400 l/min

通過氣動方式連接起來的閥的流量 1,300 l/min

反向切換時間 16 ms

持續通電率 100 %

邏輯為0的*大正向測試脈沖 1,400 μs

邏輯為1的*大負向測試脈沖 900 μs

線圈的特性參數 24 V DC: 1.6 W

許用壓力波動 +/- 10 %

工作介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]

關于工作和先導介質的說明 可以使用經過潤滑的壓縮空氣 (一旦使用后要求一直使用經過潤滑的壓縮空氣)

抗震性 運輸應用測試，強度等級 2 ，符合 FN 942017-4 和 EN 60068-2-6標準

耐沖擊性 沖擊試驗，強度等級2，符合FN 942017-5和EN 60068-2-27

耐腐蝕等級 CRC 0 - 無腐蝕影響

介質溫度 -5 ... 50 °C

相對空氣濕度 0 - 90 %

先導介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]

環境溫度 -5 ... 50 °C

產品重量 439 g

電連接 中間插頭

圓形設計

M12x1

3針

安裝類型 在底座上

氣動連接, 氣口 1 連接板規格 1 符合 ISO 5599-1

氣動連接, 氣口 2 連接板規格 1 符合 ISO 5599-1

氣動連接, 氣口 3 連接板規格 1 符合 ISO 5599-1

氣動連接, 氣口 4 連接板規格 1 符合 ISO 5599-1

氣動連接, 氣口 5 連接板規格 1 符合 ISO 5599-1

材料備注 符合 RoHS

材料信息，密封 FPM

HNBR

NBR

材料信息，殼體 壓鑄鋁

PA

材料信息，螺絲 鋼

經過電鍍
