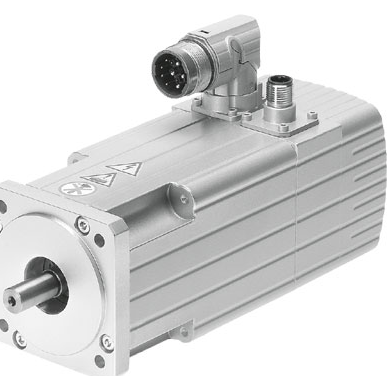

festo伺服馬達，帶變速箱馬達550118

技術數據

伺服馬達

EMMS-AS-70-M-LS-RS

環境溫度 -10 ... 40 °C

儲藏溫度 -20 ... 60 °C

相對空氣濕度 0 - 90 %

符合標準 IEC 60034

絕緣防護等級 F

額定等級符合 EN 60034-1 S1

溫度監控 PTC 電阻

防護等級 IP54

電接頭系統 插頭

材料備注 符合 RoHS

耐腐蝕等級 CRC 2 – 中等腐蝕影響

CE 符號 (參見符合的標準)

根據 EU-EMV 指導原則

根據 EU low 電壓 指導原則

RCM Mark

c UL us - Recognized (OL)

額定電壓 DC 360 V

繞組開關的類型 內部星形

極點對數 4

停轉扭矩 2.56 Nm

額定轉矩 2.29 Nm

*大轉矩 7.75 Nm

額定擺動速度 4,100 1/min

*高速度 6,450 1/min

額定馬達功率 1,061 W

額定電機電流 2.6 A

峰值電流 10 A

馬達恒定 0.864 Nm/A

電壓系數, 相位到相位 52.2 mVmin

相-相繞組電阻 6.71 Ohm

相-相繞組電感 13.44 mH

斷電時總的轉動慣量 0.611 kgcm2

產品重量 2,700 g

許用的軸向驅動軸負載 75 N

許用的徑向軸負載 200 N

轉子位置傳感器 jue對值單圈編碼器

旋轉位置編碼器接口 EnDat 22

旋轉位置編碼器測量原理 電感式

機械手位置編碼器的觸發器 18 Bit

MTTF, 子元件 76年, 旋轉位置編碼器

MTTFd, 子元件 152年, 旋轉位置編碼器

同款型號表

FESTO EMMS-AS-70-SK-HS-RSB

FESTO EMMS-AS-70-SK-HS-RSB-S1

FESTO EMMS-AS-70-S-LV-RS

FESTO EMMS-AS-70-S-LV-RSB

FESTO EMMS-AS-70-S-LV-RSB-S1

FESTO EMMS-AS-70-S-LV-RS-S1

FESTO EMMS-AS-70-SK-HV-RRB

FESTO EMMS-AS-70-SK-HV-RRB-S1

FESTO EMMS-AS-70-SK-HV-RR-S1

FESTO EMMS-AS-70-SK-HV-RS
