選型參數比例流量控制閥NACHI，SA-G01-A3X-FR-C2-31

旋轉方向：本泵的旋轉方向為自軸側向右旋轉（順時針方向）。

泄油：泄油管必須直接配到油箱油面下，泄油管阻力為0.03MPa。另

外，在有2個泄油口的泵時，請使用安裝狀態下高位置的泄油口。

流量調節：排出量調節螺栓向右旋轉，排出量減少，螺栓向左旋轉，

排出量增加。調節時，放松鎖緊螺母進行調節，調節后用力鎖緊螺母，

流量調節螺栓的轉動角度和無負荷排出量Qr/min的關系，請參照右圖所示。

虛線表示的數值是流量調節范圍的下限值。泵 大排出量時流量調整螺栓的位置為0°。

壓力調整：壓力調整螺栓向右轉動，壓力下降，向左轉動，壓力上升。

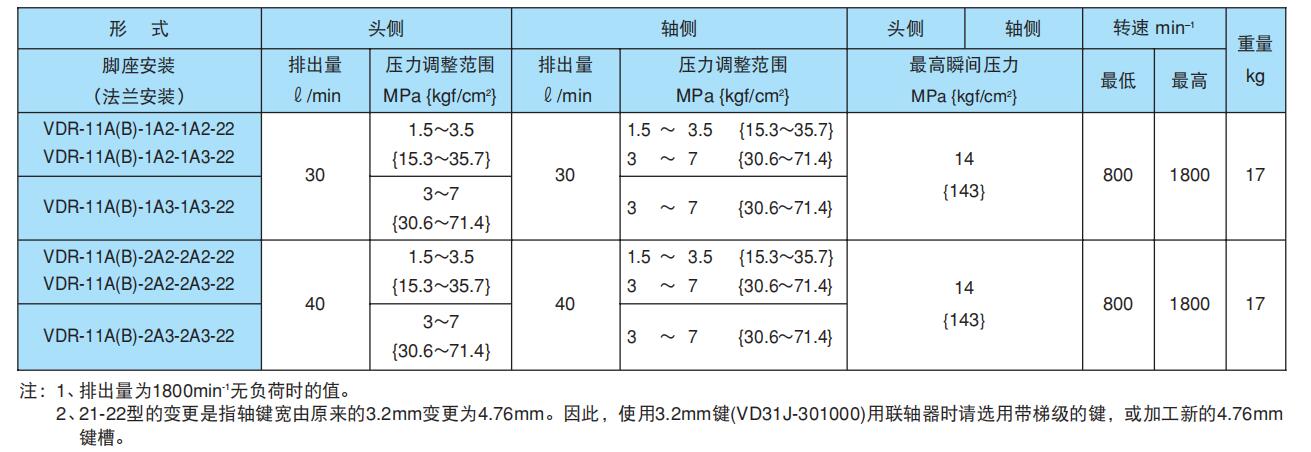

出廠時的P-Q設定（標準產品時）

流量設定=設定為產品目錄指示型號的 大流量。

壓力設定=設定為右表的壓力。止推螺栓

止推螺栓是在本公司內安裝調整時準確設定的，絕 對禁止觸動。（截面

結構圖參照B-11頁@1）初期運行開始起動泵時，應設置泵排出口處

于無負荷狀態，重復電機的起動、停止，排出泵內及配管內空氣，確

認泵排出油后，為了排出回路的空氣，至少繼續空載運行10分鐘。

（請在起動時排氣困難的管道上安裝排氣閥。）

液壓油在7MPa以下時使用相當于ISOVG32產品（粘度指數90以上），

過7MPa時，請使用相當ISOVG68產品（粘度指數90以上）優質石油類液壓油。

液壓油溫度范圍為15?60℃。起動時油溫在15℃以下時應加溫或壓

試運轉使溫度到達15℃。請在環境溫度為0?60℃的范圍內使用。

吸油壓力設定為–0.03?+0.03MPa{–0.3?+0.3kgf/cm2}吸油口的流速請在2m/sec以內。

與皮帶、齒輪傳動一樣，應避免使用會對軸端部的徑向及軸向增加負

荷的傳動方式。泵軸要水平安裝。

適于沖壓機驅動源的緊湊、高壓、大流量液壓源

通過AC伺服電機控制泵的動作，實現大幅節能。

耗電量相比本公司標準單元降80%省空間

設置空間相比本公司標準單元降60%發熱

將油溫上升控制在室溫+10℃以內的發熱設計罐容量60L、21MPa壓力保持時）

噪音保持21MPa壓力時的動作音為60dB(A)

在緊湊機身中追加變頻驅動，更加環保、安靜

通過更換傳統液壓站為變頻驅動[NSPi]系列液壓站輕松耗電量約降69%

降油溫上升, 室溫+1.5℃

操作簡單可放心運轉, 接通電源后可立即啟動

噪音, 令人驚異的53dB(A)

在機床領域發揮巨大的節能功效高效率的液壓泵站效率高、發熱量

發熱量，滿足機床的化要求安裝、維修方便

簡單的構造、性極高的控制泵

達到了與本公司前期同類產品相比節能約40%的目標

油溫上升且有利于環保的小型可變泵液壓站

油溫上升＝室溫＋7℃豐富的系列

從設計液壓泵站到組裝實現效率化、標準化

降了設計工時和組裝工時，并提高了安全性

無需對泵和電動機進行定中心泵的更換簡單。

和以往的方式相比噪音

轉動部分被充分保護、安全性高

電動機端子箱的位置可90度角變更。

運用了NACHI所擁有的材料開發技術、熱處理、研磨技術等

根據由齒輪刀具及拉刀加工技術得知的機械加工原理及磨損分析，

采用了 佳形狀設計，壽命波動小實現穩定加工

在速～中速領域里發揮了優異的高效性能，

壽命是無涂層絲錐的2～3倍，其長加工壽命也凌駕了涂層絲錐。

適用于锪孔，薄板，鉆孔加工小于1D

為槽長度設計得比過去的產品短，因此剛性高

即使在傾斜表面和曲面上的高進給加工中，

更少鉆孔的位置錯，實現和高效率加工

選型參數比例流量控制閥NACHI，SA-G01-A3X-FR-C2-31
