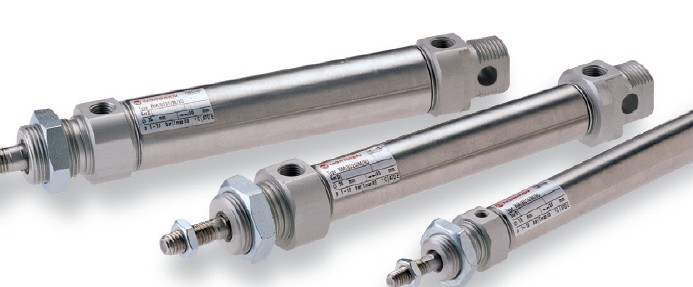

NORGREN圓筒形氣缸介紹RM/8025/M/50
磁性活塞為標準配置
符合 ISO 6432
工作壓力: 1 ... 10 bar
高強度,雙壓接端蓋設計
耐腐蝕
阻尼緩沖或可調緩沖
標準型配置氣缸前端安裝螺母和活塞桿鎖緊螺母
驅動: 雙作用
標準: ISO 6432
理論力: 294 N
密封: 丁腈橡膠
材料 - 活塞桿: 不銹鋼(奧氏體)
引導活塞在缸內進行直線往復運動的圓筒形金屬機件。
空氣在發動機氣缸中通過膨脹將熱能轉化為機械能;氣體在壓縮機氣缸中接受活塞壓縮而提高壓力。
渦輪機、旋轉活塞式發動機等的殼體通常也稱“氣缸”。
氣缸的應用領域:印刷(張力控制)、半導體(點焊機、芯片研磨)、自動化控制、機器人等等。
能的氣動執行元件。氣缸有做往復直線運動的和做往復擺動兩種類型(見圖)。
做往復直線運動的氣缸又可分為單作用氣缸、雙作用氣缸、膜片式氣缸和沖擊氣缸4種。
②雙作用氣缸:從活塞兩側交替供氣,在一個或兩個方向輸出力。
氣壓傳動中將壓縮氣體的壓力能轉換為機械
④沖擊氣缸:這是一種新型元件。它把壓縮氣體的壓力能轉換為活塞高速(10~20米/秒)運動的動能,借以做功。
①單作用氣缸:僅一端有活塞桿,從活塞一側供氣聚能產生氣壓,氣壓推動活塞產生推力伸出,靠彈簧或自重返回。
行程: 50 mm
接口尺寸: G1/8
缸徑: 25 mm
介質: 壓縮空氣
接口尺寸: G1/8
驅動: 雙作用
工作溫度: -10 ... 80 °C
缸徑: 25 mm
③膜片式氣缸:用膜片代替活塞,只在一個方向輸出力,用彈簧復位。它的密封xn好,但行程短。
活塞桿直徑: 10 mm
行程: 50 mm
標準: ISO 6432⑤無桿氣缸:沒有活塞桿的氣缸的總稱。有磁性氣缸,纜索氣缸兩大類。
做往復擺動的氣缸稱擺動氣缸,由葉片將內腔分隔為二,向兩腔交替供氣,輸出軸做擺動運動,
擺動角小于 280°。此外,還有回轉氣缸、氣液阻尼缸和步進氣缸等。
