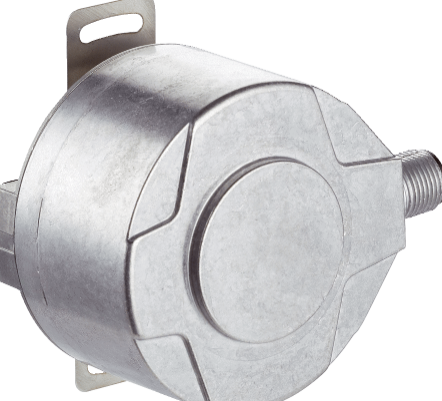

DFS60E-BDEC00500訂貨號: 1054332
顯示全部 隱藏全部
性能
每轉的脈沖500
測量步距90° 每圈的電/脈沖
測量脈沖寬度偏差,非“二進制”脈沖數± 0.2°
誤差限值± 0.3°
初始化時間40 ms
接口
通訊接口增量式
通信接口詳情HTL / Push pull
信號通道數量6 通道
連接類型插頭, M12, 8 針, 徑向
工作電流40 mA
功耗≤ 0.5 W (無負荷)
供電電壓10 V ... 32 V
負載電流≤ 30 mA
輸出頻率≤ 300 kHz
參考信號,數量1
參考信號,位置90°, 電氣,與 A 和 B 進行邏輯連接
極性反接保護?
輸出端短路保護? 1)
MTTFd:危險故障間隔時間300 年 (EN ISO 13849-1) 2)
1) 與另一個通道、US 或 GND 短路,*大允許時間 30 s.
2) 本產品是標準產品,而不是一個按照機械指令制作的安全部件。計算基于組件的額定負荷、40°C 的平均環
境溫度、8760 小時/年的使用頻率。所有電子故障均被視為危險故障。詳細信息請參見編號為 8015532 的文檔.
機械規格盲孔空心軸
軸直徑10 mm
重量0.2 kg
材料、軸金屬
材料,法蘭鋁
材料、外殼壓鑄鋁
啟動轉矩0.8 Ncm (+20 °C)
工作轉矩0.6 Ncm (+20 °C)
允許靜態/動態軸向軸位移± 0.5 mm / ± 0.2 mm
允許靜態/動態徑向軸位移± 0.3 mm / ± 0.1 mm
工作轉速≤ 6,000 min?1 1)
轉動慣量40 gcm2
軸承使用壽命3.6 x 10^10 轉
角加速度≤ 500,000 rad/s2
1) 自發熱為 3.3 K/1,000 rpm,設計工作溫度范圍時注意.
電磁兼容性根據 EN 61000-6-2 和 EN 61000-6-3
外殼防護等級
IP67, 外殼側,插頭連接 (根據 IEC 60529 標) 1)
IP65, 軸側 (根據 IEC 60529 標準)
允許相對濕度90 % (光學掃描元件不允許冷凝)
運行溫度范圍0 °C ... +85 °C
儲存溫度范圍–40 °C ... +100 °C, 無包裝
抗沖擊能力50 g, 6 ms (根據 EN 60068-2-27)
抗振能力20 g, 10 Hz ... 2,000 Hz (根據 EN 60068-2-6)
