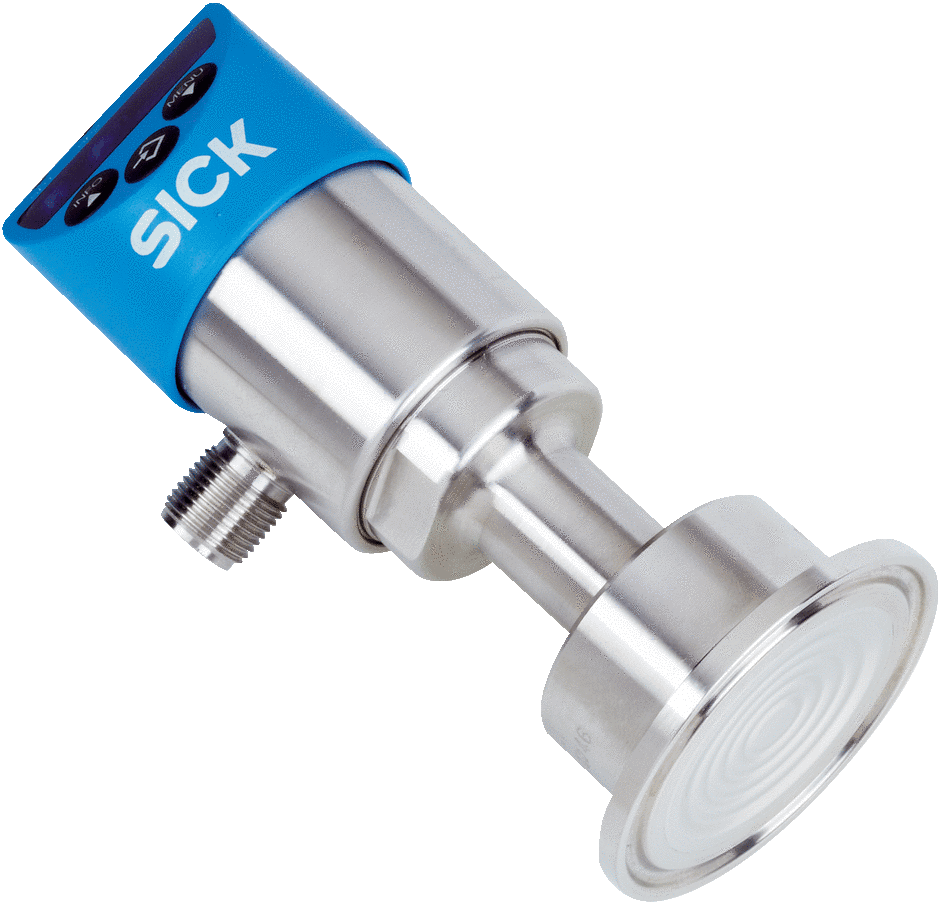

進口德國SICK的壓力傳感器圖示及特點
技術
全部
介質 液體和氣體
壓力類型 表壓
壓力單位 bar
測量范圍 0 bar ... 2.5 bar
過壓保護 2 層
工藝過程溫度 –20 °C ... +125 °C, 可在*高 +150 °C 溫度下運行 1 h
*大加載 RA ≤ 0.5 kΩ
零點補償 *大 + 3% 量程
輸出信號 1 x PNP + 4 mA ... 20 mA
外殼可旋轉
顯示屏與帶電氣連接的外殼間*大旋度:330 °
外殼與過程連接*大旋度:320°
顯示屏
14 段藍色 LED 顯示,4 位,高 9 mm,180° 電子反轉顯示
精度:≤ 1% 量程 ± 1 位
刷新率:1000、500、200 和 100 ms(可調)
機械/電子參數
過程接口 衛生級 G 1
接液部件 1.4435 / 316L 不銹鋼
內部導壓液 醫用白油,符合 CFR 172.878 和 21 CFR 178.3620(a) 標準,滿足 FDA、 USP、EP、JP 等衛生要求
外殼材料 下部:304 不銹鋼, 塑料頭:PC + ABS, 按鈕:TPE-E, 顯示窗口:PC
連接類型 圓形插頭連接器 M12 x 1,4 針
供電電壓 15 V DC ... 35 V DC
電流消耗 *大 70 mA
總電流消耗 *大 320 mA(包含開關電流)
電氣安全性
外殼防護等級:III
過壓保護:40V DC
短路保護:QA、Q1、Q2 至 M
極性反接保護:L+ 至 M
絕緣電壓 500 V DC
CE 電磁兼容性指令:2004/108/EC、EN 61326-2-3
密封件 接液部件:EPDM
外殼防護等級 IP65 / IP67
外殼防護等級:III ?
性能
非線性度 ≤ ± 0.5 %, 量程(*佳擬合直線,BFSL),符合 IEC 61298-2 標準
準確度 ≤ ± 1 % 量程
設置開關量輸出靈敏度 ≤ ±0.5% 量程
過度狀態持續時間 3 ms
長期運行穩定性:漂移/年 ≤ ± 0.2 % 量程 符合 IEC 61298-2 標準
額定溫度范圍內的溫度系數 典型的零點溫度系數:0 °C ... 20 °C 溫度范圍時:0.7% 量程/10 K;20 °C ... 80 °C 溫度范圍時:0.2% 量程/10 K。
典型的量程溫度系數:0 °C ... 80 °C 溫度范圍時:0.1% 量程/ 10 K
額定溫度范圍 0 °C ... +80 °C
環境溫度 –20 °C ... +80 °C
儲存溫度范圍 –20 °C ... +80 °C
相對濕度 45 % ... 75 %
沖擊負荷 50 g,符合 IEC 60068-2-27 標準(機械沖擊)
振動負荷 10 g,符合 IEC 60068-2-6 標準(共振振動)
