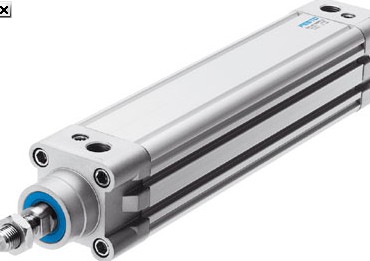

訂貨號536371費斯托標準氣缸性能
方形活塞桿 抗扭轉。用于正確方向進給
DSBC-…-E1/-E2/-E3 [mm] 10 … 2000 –
DSBC-…-PPS 兩端帶自調節氣動緩沖
ATEX 防爆類別,用于氣體 II 2G
防爆型式,用于氣體 c T4
DSBC-…-C [mm] 10 … 2000
ATEX 防爆類別,用于粉塵 II 2D
防爆型式,用于粉塵 c T120°C
防爆環境溫度 –20°C ≤ Ta ≤ +60°C
CE 標記(參見合格聲明) 符合歐盟防爆指令 (ATEX)
C 夾緊裝置 活塞桿集成夾緊裝置
E1/E2/ 帶終端位置鎖
E3正鎖定終端位置,作為掉落保護。如果出現壓降,活塞桿被固定在
終端位置,防止掉落
L 摩擦 在高活塞速度時,效率遠高于其他派生型。
DSBC-…-PPV 氣動緩沖,兩端可調
特殊材料大大減少了系統磨損。摩擦運動成為可能,尤其是在快
速行程運動中。
U 均勻慢速運動 啟動壓力,適用于在整個行程范圍內實現以恒定、無抖動速度慢
速運動。
L1 摩擦,用于衡器應用 活塞速度時,雙向?qū)崿F(xiàn)摩擦工作。密封件的特殊幾何形狀能幾
乎實現一致的運行特性,與工作壓力無關。而且啟動壓力。
不適用于活塞桿上有橫向負載的應用。
T 雙端活塞桿 用于兩端工作,推進和返回行程的力相同,用于安裝外部擋塊
結構特點 活塞/活塞桿/缸筒
工作方式 雙作用
氣接口
DSBC-… Gx G? G? Gy Gy G? G?
DSBC-…-C M5 Gx Gx Gx Gx Gx Gx
活塞桿螺紋 M10x1.25 M12x1.25 M16x1.5 M16x1.5 M20x1.5 M20x1.5 M27x2
行程
DSBC-… [mm] 1 … 2800
DSBC-…-Q [mm] 1 … 1500 –
DSBC-…-L1 [mm] 10 … 1000
