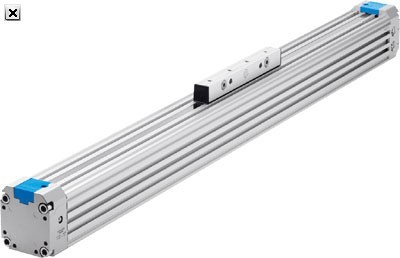

FESTO無活塞桿氣缸使用壽命長SMT-8M-A-PS-24V-E-0,3-M12
主要信息
? 相對于行程安裝長度緊湊
? 負載和設備可直接安裝在滑塊上
? 三種緩沖形式可選:
– 彈性緩沖
– 氣動緩沖
– 液壓緩沖
? 從一側完成所有設置:
– 終端位置調節
– 接近開關安裝
– 安裝氣缸
– 速度調節
– 氣動終端位置緩沖
工作和環境條件
缸徑 ? 8 12 18 25 32 40 50 63
工作壓力 [bar] 2.5…8 2…8 1.5…8
工作介質 壓縮空氣符合 ISO 8573-1:2010 [7:–:–]
工作/先導介質注意事項 可潤滑工作(required during subsequent operation)
環境溫度1) [°C] –10 … +60
耐腐蝕等級 CRC3) 1
1) 注意接近開關工作范圍
3) 耐腐蝕等級 1,符合Festo FN 940 070 標準
度耐腐蝕能力。運輸和貯存防護。也適用于不可見的內部區域或位于蓋子下面的元件(如,氣缸耳軸)。
主要技術參數
缸徑 ? 8 12 18 25 32 40 50 63
行程 [mm] 1…1300 1…1900 1…3000 1…8500 1…5000
氣接口 M5 Gx G? Gy
緩沖 ?
DGC-…-P 雙端不可調 –
DGC-…-PPV – 雙端可調
DGC-…-YSR… 兩端帶自調緩沖
緩沖長度 [mm]
帶 PPV 緩沖 – 16.5 15.5 17.5 29.5 29.8 31.1
位置感測 通過接近開關
安裝方式 型材安裝件
腳架安裝件
直接安裝
大速度 [m/s] 1 1.2 3
重復精度 [mm] 0.02 (帶液壓緩沖器 YSR/YSRW)
工作方式 雙作用
結構特點 無桿氣缸
慣量補償器原理 有槽氣缸,機械耦合
導軌 外部循環滾珠軸承導軌
安裝位置 任意
-H- 注意:該產品符合 ISO 1179-1 和 ISO 228-1 標準。
175307 DNC-40-80-P-A
175308 DNC-40-100-P-A
175309 DNC-40-125-P-A
175310 DNC-40-160-P-A
175311 DNC-40-200-P-A
175312 DNC-40-250-P-A
175313 DNC-40-320-P-A
175314 DNC-40-400-P-A
175315 DNC-40-500-P-A
163367 DNC-50- -P-A
175381 DNC-50-25-P-A
175382 DNC-50-40-P-A
175383 DNC-50-50-P-A
175384 DNC-50-80-P-A
175385 DNC-50-100-P-A
175386 DNC-50-125-P-A
175387 DNC-50-160-P-A
175388 DNC-50-200-P-A
175389 DNC-50-250-P-A
175390 DNC-50-320-P-A
175391 DNC-50-400-P-A
175392 DNC-50-500-P-A
163399 DNC-63- -P-A
175458 DNC-63-25-P-A
175459 DNC-63-40-P-A
175460 DNC-63-50-P-A
175461 DNC-63-80-P-A
175462 DNC-63-100-P-A
175463 DNC-63-125-P-A
175464 DNC-63-160-P-A
175465 DNC-63-200-P-A
175466 DNC-63-250-P-A
175467 DNC-63-320-P-A
175468 DNC-63-400-P-A
