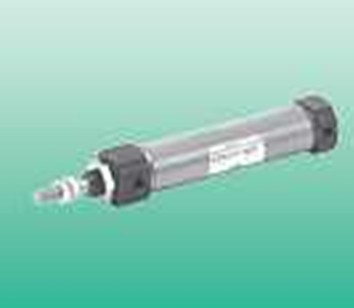

基本型CKD彈殼氣缸主要功能，MCAT-0-15-10-F

描述

這是的節省空間型。

兩種類型的軸承

根據用途，備有滑動軸承和滾珠軸承兩種。

適用于無塵室

備有可在無塵室內使用的無塵規格（STM-B-P7）。

氣缸開關附近有鐵板等磁體時，會導致氣缸開關誤動作。

請選擇距氣缸表面20mm以上距離。（全口徑均相同）

用于小件零組件等的搬運

用于半導體等機器的小件零組件搬運線，用于定

位、制動、夾緊、壓入、抬起、推進器等，用途廣泛。

硬度提高，水平負載能力強。

管內徑 mm φ6 φ10

動作方式 復動型

使用流體 壓縮空氣

使用壓力 MPa 0.7

使用壓力 MPa 0.15

耐壓力 MPa 1.05

環境溫度 ℃ -10～60（不得有結冰現象）

連接口徑 M3

行程容許差 mm ＋1.50

使用活塞速度 mm/s 50～500

緩沖 附橡膠緩沖

給油 不需要（給油時使用渦輪機油一類ISO VG32）

容許吸收能量 J 0.008 0.054

配管的方向除正面之外，還可從背面進行集中配管。（選擇件）

可在氣缸側面進行安裝。即使在狹窄的空間里也可排列數個進行設

桿的不旋轉精度優化至±0.08※

小機型的尺寸為寬33mm×高15.5mm

作為附導軌氣缸，

基本型CKD彈殼氣缸主要功能，MCAT-0-15-10-F
