訂購schneider功率型繼電器文檔


RPF2ABD

產品資料

產品系列

Zelio Relay

系列號

電源

產品類型

插入式繼電器

產品短名

RPF

觸點類型

2 NO

控制回路電壓

24 V DC

控制類型

不帶鎖定測試按鈕

針腳類型

扁平

觸點材料

銀錫氧化物

額定負載電流 殼體內 [Ithe]

25 A 在…上 -40…55 °C 繼電器并排無縫隙

30 A 在…上 -40…55 °C 兩個繼電器之間的13 mm間隙

Resistive rated load

25 A 在…上 28 V DC

30 A 在…上 250 V AC

利用系數

10 %

補充信息

安裝方式

DIN 導軌安裝

面板

控制電壓限額

19.2...26.4 V

額定工作電流 [Ie]

30 A 在…上 277 V (AC) NO 符合 UL

20 A 在…上 28 V (DC) NO 符合 UL

30 A 在…上 250 V (AC) NO 符合 IEC

25 A 在…上 28 V (DC) NO 符合 IEC

額定絕緣電壓 [Ui]

250 V 符合 IEC

300 V 符合 UL

額定沖擊耐受電壓 [Uimp]

4 kV 在 1.2/50 μs

*大開關電壓

250 V 符合 IEC

*大開關能力

7500 VA/700 W

Minimum recommended switching capacity

6000 mW 500 mA / 12 V 適用 NO

工作額定值

<=1200次/小時 欠載

<=18000次/小時 無負荷

機械壽命

5000000 次

電氣壽命

100000 次 適用 阻性(負載) 量

Average coil consumption

1.7 W

壓降閥值

>= 0.1 Uc

Operate time

25 ms

Release time

25 ms

平均電阻

350 ? 在…上 20 °C +/- 10 %

安全的數據

B10d = 100000

保護種類

RT II

測試水平

A 級

操作位置

任何位置

CAD 總寬度

33.7 mm

CAD 總高度

68.5 mm

CAD 總深度

39.2 mm

產品重量

0.082 kg

設備簡介

產品(非零部件)

環境

絕緣性能

2000 V AC 極之間 和 基本 絕緣

4000 V AC 線圈和觸頭之間 和 加強 絕緣

1500 V AC 觸頭之間 和 微斷 絕緣

符合標準

CSA C22.2 No 14

UL 508

EN/IEC 61810-1

產品

CSA

CE

GOST

UL

貯存環境溫度

-40…85 °C

環境溫度

-40…55 °C

抗振動

3 gn, 振幅 = +/- 1 mm (f = 10…150 Hz)5個周期,工作中

10 gn, 振幅 = +/- 1 mm (f = 10…150 Hz)5個周期,非工作中

IP 保護等級

IP40 符合 EN/IEC 60529

抗沖擊

10 gn 適用 運行期間

30 gn 適用 非運行

污染等級

本產品的連續圖

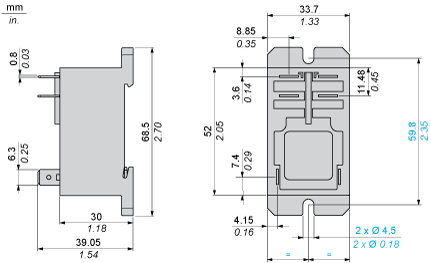

  • 尺寸圖

    尺寸



  • 接線

    布線圖


    藍色符號對應于 Nema 標記。


  • 性能曲線

    觸點的電氣壽命
    交流阻性負載



    X
    開關容量 (kVA)
    Y
    壽命(工作循環數)



    交流感性負載的折算系數(取決于功率因數 cos ?)

    壽命(感性負載)= 壽命(電阻負載)× 折算系數。



    Y
    折算系數



    在直流阻性負載上的*大開關容量
