1年質保期:RXG25FD接口繼電器有售

產品資料

RXG接口繼電器,2C/O - 110 V DC - 5 A ,透明殼

產品系列

Zelio Relay

系列號

接口繼電器

產品類型

插入式繼電器

產品短名

RXG

觸點類型

2 OC

補充信息

觸點材料

銀合金 (AgSnO2In2O3)

Maximum contact resistance

100 m?

額定負載電流 殼體內 [Ithe]

5 A 在…上 -40…55 °C

額定工作電流 [Ie]

5 A 在…上 30 V (DC) 符合 UL

5 A 在…上 30 V (DC) 符合 IEC

5 A 在…上 250 V (AC) 符合 IEC

5 A 在…上 250 V (AC) 符合 UL

*大開關電壓

250 V AC

30 V DC

負載電流

5 A 在…上 250 V AC

*大開關能力

1250 VA

小開關能力

50 mW 在…上 10 mA, 5 V DC

工作額定值

<=1800次/小時 欠載

<=18000次/小時 無負荷

利用系數

20 %

機械壽命

10000000 次

電氣壽命

100000 次 適用 NO 阻性(負載) 量 55 °C

100000 次 適用 NC 阻性(負載) 量 55 °C

額定絕緣電壓 [Ui]

250 V 符合 IEC

300 V 符合 CSA

300 V 符合 UL

額定沖擊耐受電壓 [Uimp]

6 kV 1.2/50 μs

絕緣性能

1000 V AC 觸頭之間 和 微斷 絕緣

5000 V AC 線圈和觸頭之間 和 加強絕緣 絕緣

3000 V AC 極之間 和 基本絕緣 絕緣

Coil resistance

22800 ? +/- 15 %

絕緣電阻

1000 M? 在…上 500 V DC

測試水平

A 級

安裝位置

任意位置

壓降閥值

>= 0.1 Uc DC

Coil insulation class

等級 F

Operate time

20 ms

Release time

20 ms

控制回路電壓

110 V DC

安全的數據

B10d = 100000

外觀顏色

透明

轉矩值

0.8 N.m

產品重量

0.018 kg

設備簡介

產品(非零部件)

環境

抗振動

3 gn, 振幅 = +/- 0.75 mm (f = 10…150 Hz)運行期間

5 gn, 振幅 = +/- 0.75 mm (f = 10…150 Hz)非運行

IP 防護等級

IP40

抗沖擊

20 gn 運行期間

100 gn 非運行

保護種類

RT I

污染等級

2

過電壓類別

III

貯存環境溫度

-40…85 °C

運行溫度

-40…70 °C

相對濕度

10…85 %

本產品的完整資料

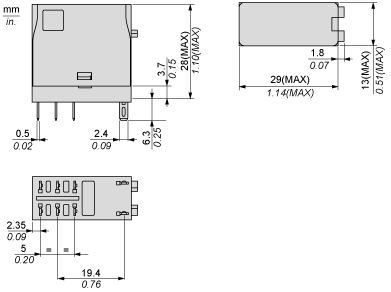

  • 尺寸圖

    尺寸






  • 接線

    布線圖



  • 性能曲線

    性能曲線
    *大開關容量



    X:
    開關電壓 (V)
    Y:
    開關電流 (A)
    (1)
    交流阻性負載
    (2)
    交流感性負載 cos(?)=0.4
    (3)
    直流阻性負載
    (4)
    直流感性負載 (L/R=7ms)



    壽命


    阻性負載



    X:
    觸點電流 (A)
    Y:
    工作循環數



    壽命


    感性負載



    X:
    觸點電流 (A)
    Y:
    工作循環數



    注意: 這些曲線是典型曲線,實際壽命取決于負載、環境、占空比等因素。

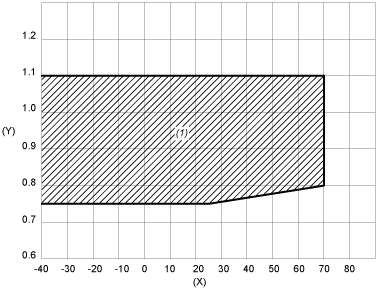

    Y:
    線圈電壓 (U/Uc)
    (1)
