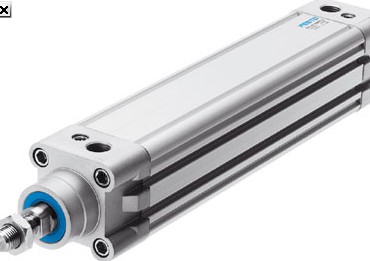

DSBC-125-250-PPVA-N3費斯托標準氣缸查詢

特征

標準氣缸，符合 ISO 15552（對應已撤銷標準IS0 6431，DIN ISO 6431，VDMA 24 562，NF E 49 003.1 和 UNI 10290）;

雙作用，電子式位置感測，可提供抗扭轉；

附件豐富，可將氣缸安裝到幾乎任何地方；

有三種緩沖形式可供選擇：P緩沖：兩端帶彈性緩沖墊；PPS緩沖：兩端帶自調節氣動緩沖；PPV緩沖：兩端帶可調氣動緩沖；

用模塊化產品系統根據個性需求配置派生型；

派生型眾多，靈活性佳。

活塞直徑 125 mm

緩沖 P: 兩端帶彈性緩沖環/板

PPS:可自調的氣動終端位置緩沖

PPV: 兩端帶可調的氣緩沖

裝配位置 任意

設計結構 型材缸筒

活塞桿

活塞

位置檢測 用于接近式傳感器

工作壓力 0.05 ... 10 bar

工作模式 雙作用

ATEX 類氣體 II 2G

燃爆防護型氣體 c T4

ATEX 類粉塵 II 2D

燃爆防護型粉塵 c T120°C

符合防爆要求的環境溫度 -20°C <= Ta <= +60°C

工作介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]

關于工作和先導介質的說明 可以使用經過潤滑的壓縮空氣 (一旦使用后要求一直使用經過潤滑的壓縮空氣)

CE 符號 (參見符合的標準) 根據 EU-Ex 防爆指導原則 (ATEX)

耐腐蝕等級 CRC 3

2

環境溫度 -40 ... 150 °C

在終端位置的沖擊能量 3.3 J

6 bar時的理論作用力，回復行程 6,881 N

6 bar時的理論作用力，進程 6,881 ... 7,363 N
