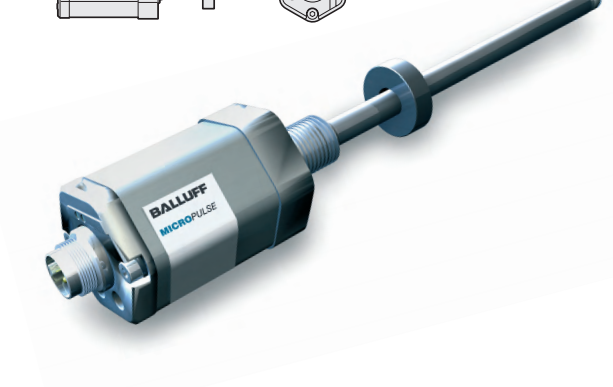

含稅運： BTL06YT，巴魯夫位置測量傳感器

產品描述

形狀

型號系列，桿式

固定

螺紋法蘭M18x1.5

外殼材料

鋁

位置傳感器，*大數量

1

接口

插接器, M16x0.75, 8-針

模擬輸出端

模擬，電流4~20 mA

測量范圍

200 mm

*大測量頻率

4000 Hz

線性偏差，*大

±50 μm

重復精度

± 5 μm

工作電壓Ub

20~28 VDC

環境溫度

-40...85 °C

防護等級

IP67

許可/一致性

CE, cULus, GL, EAC, WEEE

操作說明

預期用途

微脈沖傳感器BTL7與

機器控制（例如PLC）位置測量系統。

用于機器

或系統已安裝。的功能

技術數據中的信息僅與

BALLUFF配件的使用

其他組件導致免責聲明。

位移傳感器打開或不正確

禁止使用并導致

損失保修和賠償責任

對制造商。

2.2有關安全性的一般信息

位置測量系統

安裝和調試只能由以下人員進行

訓練有素的基本電氣人員

知識。

受過訓練的專家是指由于其而受其歡迎的人

教育，他的知識和經驗

和他對相關規定的了解

評估委托給他的工作，可能的危險

認識并采取適當?shù)陌踩胧?/p>

可以。

運營商有責任確保當?shù)?/p>

遵守適用的安全規定。

特別是操作人員必須采取措施

如果位置測量系統出現故障，則沒有危險

對于人和事都會產生。

如果位移傳感器出現缺陷和不可恢復的故障

必須將其停用并禁止

確保未經的使用。

2.3警告的含義

請務必注意本手冊中的警告

以及所描述的避免措施

危險。

使用的警告包含各種

信號字和根據以下方案構造：

提示語

危害的類型和來源

如果未發現危險，將導致后果

?安全措施

信號詞的意思是：

注意

表示可能會損壞或

可能導致產品損壞。

 危險

與警告有關的一般警告符號

信號詞DANGER表示立即存在危險

死亡或重傷。

2.4處置

?遵守國家規定進行處置。

功能干擾

安裝不當可能會損害

并導致磨損增加。

?傳感器的安裝表面必須

與支撐表面完全接觸。

?孔必須完全密封（O型圈/平面密封）。

?在螺紋上打一個安裝孔（可能

O型圈埋頭孔）acc。參照?qǐng)D4-3或圖4-4。

?用安裝螺紋將傳感器擰入

安裝孔（*大扭矩100 Nm）。

?安裝磁鐵（附件）。

?對于公稱長度> 500 mm：將桿擰緊到

末端（僅適用于?10.2毫米）或支撐它。

適用于安裝螺紋的螺母是

可作為附件使用（請參閱25頁）。

4.3.1液壓的安裝建議

氣瓶

如果用平密封件密封孔，則*大操作

壓力會按照較大的減小

加壓表面。

如果水平安裝在液壓缸中（標稱

長度> 500毫米），我們建議固定一個滑軌

保護桿端不受磨損的元件。

詳細解決方案的尺寸是

氣缸制造商的責任。

滑動元件材料必須適合于

合適的負載情況，使用的介質和應用

溫度。例如。 Torlon，Teflon或青銅都是可能的

材料。

圖4-5：示例1，傳感器安裝了滑動元件

滑動元件可以擰緊或粘接。

?擰緊螺釘，以防止其松動或丟失。

?選擇合適的粘合劑。

圖4-6：滑動元件的詳細視圖和俯視圖

滑動元件與

活塞孔足夠大，液壓油可以流過。
