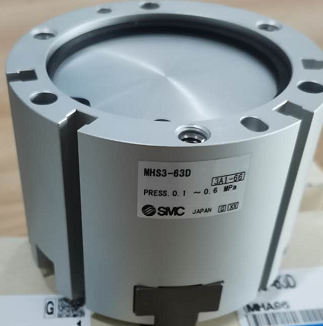

特殊產品,實物圖MHS3-63D,日本SMC圓形氣爪
特點
重量輕 重量多削減10%:585g →525g。
主體及內部的構造變更使質量減小。
?內置防塵構造(標準配置)。
應對粉塵環境(訂制規格:-X85, -X86□)。
?長行程 1只氣爪可對應多種工件尺寸。
?采用雙活塞構造,外形緊湊夾持力大。
?可直接安裝小型磁性開關。
■追加耐粉塵環境型(訂制:-X85, -X86 □)
■追加帶閉時寬度調整用的調整螺栓(訂制:-X28)
■性能上可替代舊型號,且安裝尺寸有互換性
缸徑:16MM、20MM、25MM、32MM、40MM、50MM、63MM、80MM、100MM、125MM
夾緊點距離保持不變,同時減小整體外形尺寸(?20→?16)
全長:大縮短21.7mm(102.7mm→81mm)
厚度:大減少7.6mm(33.6mm→26mm)
重量:大減輕180g(420g→240g)
通過導軌一體化結構,實現了高剛性、
采用直線導軌
重復精度:±0.01mm
采用更高剛性和精度的直線導軌
剛性提高
使用介質:空氣
使用壓力:0.2-0.6MPa、0.1-0.6MPa
環境及介質溫度:-10至60度
重復精度:正負0.01MM
高使用頻率c.p.m:120、60、30
給油:不給油
動作方式:雙作用
高度約減少為1/3。
采用薄型設計,產生的力矩減小。
行程可選擇短?中?長三種。
雙活塞構造,結構緊湊、夾持力大。
