寶德8136型液位傳感器，適用技術要點

描述

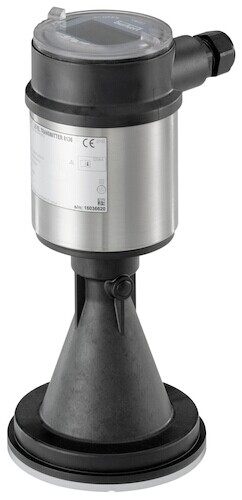

8136 型設備是一種無接觸式雷達液位傳送器，用于連續測量液位。

該設備具有兩種結構：- 帶有經密封處理的喇叭形天線。特別適合在小容器中測量侵蝕性液體的液位。

- 帶有塑料制喇叭形天線。特別適合在開放式溝槽中測量流量或測量水域中的水位。

緊湊型傳送器，適合測量高為 20 m 的液位

4...20 mA/Hart - 雙線

可通過電腦調節

ATEX 許可

參數：

測量范圍：1Hz~45KHz

輸出方式：電平有效，驅動能力不小于15mA

輸出信號：波形：矩形波

幅值：高電平接近供電電源，電平≤0.5V

供電電源：(4.5~24)VDC，(12~18)V值

每轉脈沖數：與貼的磁片數量一致

檢測距離：≤4mm

正常工作條件

溫度：-20℃~+80℃

相對濕度：不大于85%

大氣壓力：86KPa~106KPa

周?chē)鸁o(wú)性、腐蝕性氣體

□ 外形及開孔尺寸

總長：L+21.9(不包括輸出導線)

外螺紋：M12×1

螺紋有效長度：L，L=50，75，100mm

輸出導線：2m

工作電壓14-36 V DC或14-30 V DC（Ex ia設備）

允許的殘留紋波<100 Hz：Uss <1 V

100 Hz ... 10 kHz：Uss <10毫伏

輸出信號4 ... 20 mA / HART

分辨率1.6 mA

故障消息電流輸出不變20.5 mA，22 mA或

<3.6 mA（可選）

電流限制22 mA

請參閱負擔圖以了解負擔

阻尼（輸入變量的63％）0 ... 999 s，可調

周邊環境

環境溫度-40至+80°C（操作和存儲）

高相對濕度 80％; 不凝結

標準與認可

防護等級為IP66 / IP67，帶有插入的u。 擰緊的電纜密封套

M20 x 1.5

III類過電壓

防護等級II

規范

電磁兼容

安全性

那慕爾

批準書

EN61326

EN61010-1

NE 21; NE 43

ATEX2）：EN60079-0; EN60079-11; EN60079-26
