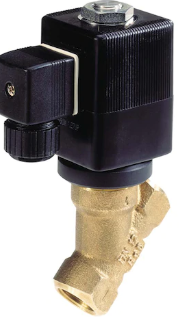

6038型二位二通斜座電磁閥/德國BURKERT，中文PDF資料

描述

6038 型閥門是一種二位二通斜座電磁閥，具有直動式開關特性。

磁芯與閥座管件相連。吸引磁芯時，將通過一個預行程打開一個孔眼。

閥門中的磁芯腔被泄壓，然后，閥門在磁力作用下打開。

在無流量的狀態下，閥門會在一個壓縮彈簧的作用下關閉。

在此，通過介質壓力將彈簧的閉合力支撐在磁芯上。

重疊的線圈系統

DN 12孔

主體材料青銅

閥的內部不銹鋼和黃銅

PTFE墊片材料

介質中性介質，是蒸汽

中溫0至+160°C

環境溫度+55攝氏度

工作電壓

 DN 12

 其他緊張局勢

24/110/230 V / 50-60赫茲

根據要求

電壓容差±10％

100％連續占空比

電氣連接側面端子連接器，根據

DIN EN 175301-803形式A（用于連接器

2508型，請參閱附件）

防護等級IP 65，帶連接器

安裝在任何位置，與執行器一起安裝

直立的

流量

 水的Kv值[m3 / h]

在+20oC且入口壓力為1 bar時測量

閥門和自由出口

壓力值[bar]相對于壓力的表壓

大氣的

響應時間[ms]

 開場

 閉幕

在6 bar和+20oC的溫度下在閥出口處用水進行測量

壓力從0增加到90％

壓降100至10％
