德國寶德8804型電動球閥；二位三通內部構造

描述

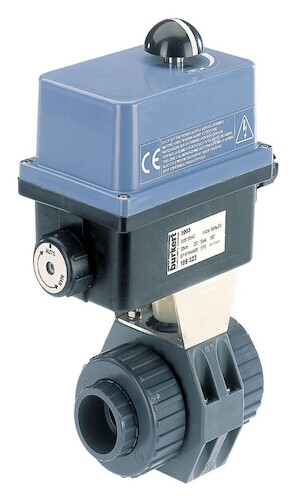

8804 型電動球閥由一個電動旋轉執行機構和一個二位二通或二位三通不銹鋼球閥構成。采用二通類型時，存在一個由兩部分或三部分構成的、適合多種用途的外殼。

而針對三通設計，在供貨時帶有 L 型或 T 型管件（根據請求）。

電動旋轉執行機構采用緊湊型設計。它還可被作為單個設備，用于運行其他的調節元件（參見型號 3003 的數據頁）。

熱電阻和扭矩限制均為標準型。外殼由難燃材料制成，其分級符合 UL 94 V0

適合侵蝕性介質

高流量值

帶有可調節終端開關的執行機構

光學位置指示器

通過 Dual Block? 技術 1 保護鎖緊螺母

外殼/尼龍/ PA 6.6

軸/螺絲不銹鋼

齒輪不銹鋼和PC

執行器和球閥法蘭之間的連接符合ISO 5211

符合IEC34 S4的占空比= 50％

啟動時間詳細信息請參見“ 5.3。章”。訂購表”

9

限位開關4個可調（2個用于電動機，另外2個用于反饋）

高250 V交流/1.5 A

電氣數據

工作電壓15…30 V AC 50/60 Hz / 12…48 V DC

100…240 V AC 50/60 Hz / 100…350 V DC

電壓容差±10％

直流電壓為12…48 V時，工作電壓不得于11.5 V

媒體數據

介質不會侵蝕閥體和密封材料的氣態和液態介質

介質溫度取決于使用的閥門和介質壓力，請參閱“ 4.1。壓力

不銹鋼球閥的溫度圖”，8頁。

執行器的溫度極限值通常于

閥門。因此，必須確保其他系統的溫度限制

組件（如致動器）由于可能的散熱而沒有出現

從媒介。

進程/端口連接和通訊

端口連接Rp?”-Rp2?” Whitworth螺紋acc。符合DIN EN 10226-1（舊的DIN 2999）
