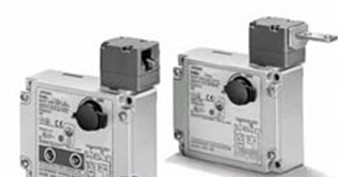

特點
可選擇操作鑰匙的插入方向和可調節安裝確保安裝的靈活性。
備有多接點結構型內置開關。
鎖定力為1300N以上。
可用于一般負載或微小負載。
產品陣容中新增M20導管尺寸型號。
IP67保護結構。
多種金屬頭部可選。
聯鎖型類型2 (EN ISO 14119)
保護結構 *1 IP67 (EN60947-5-1)
耐振動 誤動作 10~55Hz,單振幅0.75mm
耐沖擊 耐久 1000m/s2以上
誤動作 100m/s2以上
條件短路電流 100A (EN60947-5-1)
額定開放熱電流 (Ith) 10A (EN60947-5-1)
使用環境溫度 -10~55°C (無結冰)
防觸電保護等級 Class Ⅱ (雙重絕緣)
污染度(使用環境) 3 (EN60947-5-1)
脈沖耐壓 同極端子間 2.5kV
(EN60947-5-1) 異極端子間 4kV
各端子與不帶電金屬部間 6kV
絕緣電阻 100MΩ以上(DC500V)
接點間隔 2 × 2mm以上
使用環境濕度 95%以下
壽命 *2 機械 1000000次以上
電氣 500000次以上(AC250V 3A、電阻負載) *3
接點電阻 25mΩ以下(每個接點)
小適用負載 *6 DC5V 1mA電阻負載(N水準參考值)
額定絕緣電壓(Ui) 300V (EN60947-5-1)
額定頻率 50/60Hz
操作速度 0.05~0.5m/s
操作頻率 大30次/min
斷開力 *4 小60N(EN60947-5-1)
斷開預行程 *4 小10mm(EN60947-5-1)
鎖定時拉拔強度 *5 小1300N
注1. 上述為初期的值。
2. 開關接點可用于一般負載或微小負載。但是,已經連接過一般負載的接 點,就不能用于連接更小容量的負載。
因為接點表面在使用后可能會變得 粗燥而導致小負載的接觸性降。
*1. 本保護結構為基于標準(EN60947-5-1) 規定的測試方法測得的數值。請事先 確認密封性是否適應使用條件和環境。
盡管開關本體的設計結構可防止塵 埃和水等的進入,但請不要在粉屑、油、水或藥品等易進入頭部操作鑰匙插 入孔的場所使用D4NL。否則,可能導致開關損壞或發生故障。
*2. 壽命的測試條件為:環境溫度5~35°C、環境濕度40%~70%。詳情請咨詢 歐姆龍代表。
*3. 請不要對2個以上電路通電AC250V、3A。
*4. 以上數值為可進行安全操作的 要求。
*5. 根據GS-ET-19的測試方法測得。
*6. 該數值可能隨開關頻率、環境條件、性水準等而變化。請事先用實際負 載來確認。
