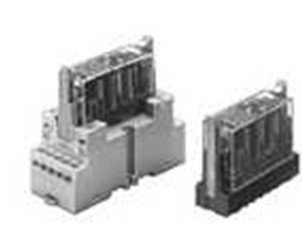

OMRON安全繼電器量程選擇G7SA-3A1B

OMRON安全繼電器量程選擇G7SA-3A1B

  • 所屬分類:日本OMRON歐姆龍
  • 瀏覽次數:
  • 發布日期:2020-03-28
  • 產品概述
  • 性能特點
  • 技術參數

OMRON安全繼電器量程選擇G7SA-3A1B

特點

新增Push-In Plus端子臺插座系列,與以往的螺釘端子相比,更節省配線工時(與以往的螺釘端子相比,可縮短配線工時約60%*)

帶導向接點繼電器(獲得EN 50205/Class A VDE)

備份機械CE標記(機械指令)

構成互鎖回路,可回避機械的危險狀態

備有4極、6極產品

便于繪制PWB圖形的端子配置

輸入輸出間加強絕緣,異極間也有一部分加強絕緣

開關部(接點部)

項目 負載 阻性負載

額定負載    AC250V 6A

                 DC30V 6A

額定通電電流 6A

接點電壓 大值    AC250V、DC125V

接點電流的 大值 6A

接點材質             鍍金+銀合金


技術參數

接觸電阻 *1 100mΩ以下

動作時間 *2 20ms以下

響應時間 *3 10ms以下

復位時間 *2 20ms以下

動作電壓        相對額定電壓75%以下

復位電壓 相對額定電壓10%以上

大開關    機械 36,000次/h

頻率     額定負載 1,800次/h

感性負載開關性能*8    AC15 AC240V 2A

(IEC60947-5-1)      DC13 DC24V 1A

同極接點間               AC1,500V 50/60Hz 1min

振動                   10~55~10Hz 單振幅0.75mm(雙振幅1.5mm)

沖擊 耐久 1,000m/s2

        誤動作 100m/s2

耐久性*7 機械 1,000萬次以上(開關頻率36,000次/h)

        電氣 10萬次以上(額定負載)

故障率 P水準(參考值 *9) DC5V 1mA

使用環境溫度 *10  DC12~48V規格:-40~+85℃(無結冰、無結露)

                      DC110V規格: -40~+60℃ (無結冰、無結露)

使用環境濕度    5~85%RH

絕緣電阻*4 1,000MΩ以上

耐電壓 *5 *6 線圈和接點間 AC4,000V 50/60Hz 1min

                異極接點間 AC4,000V 50/60Hz 1min(以下組合除外)

                                4極:3-4極間

                                6極:3-5極間、4-6極間、5-6極間

                                AC2,500V 50/60Hz 1min

注1. 上述值為初始值。

 2. 動作特性指的是線圈溫度為23℃時的值。

*1. 測量條件:DC5V 1A 電壓下降法。

*2. 測量條件:額定電壓

  環境溫度條件:23℃

  不含跳動時間。

*3. 響應時間是指,線圈電壓為OFF后至a接點OFF的時間,含跳動時間。

  測量條件:額定電壓

  環境溫度條件:23℃

*4. 測量條件:用DC500V絕緣電阻計測量與耐電壓項目中相同的部位。

*5. 3極為、31-32或33-34、4極為43-44、5極為53-54、6極為63-64。

*6. 插座(P7SA)使用時,線圈接點間/異極間為AC2,500V 50/60Hz 1min。

但是, Push-In Plus端子插座(P7SA-□F-ND-PU)使用時,線圈接點間/異極間為AC4,000V50/60Hz 1min。

*7. 耐久性的條件為環境溫度15~35℃、環境濕度25~75%RH。

*8. AC15為cosφ=0.3、DC13為L/R=48ms的感性負載。

*9. 此值為開關頻率300次/min時的值。

*10.DC12~48V:70~85℃時、額定通電電流6A以0.1A/℃降。

  DC110V:40~60℃時、額定通電電流6A以0.27A/℃降。

OMRON安全繼電器量程選擇G7SA-3A1B
