銷售多，JGHADVU-50-50-A-P-A緊湊型氣缸，festo

YS

ISO 21287

自調節終端位置緩沖PPS

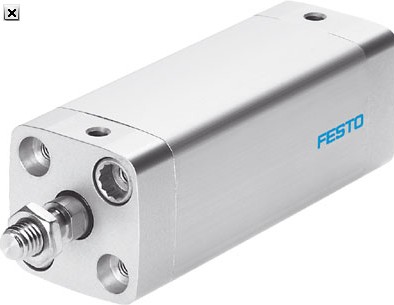

帶標準孔型的緊湊型氣缸

與符合ISO 15552, ISO 6432的標準氣缸相比作用力相同，卻能節省50%的空間

和標準氣缸相比，派生型更多

ISO 15552

易清洗結構

增強了耐腐蝕性能

可選擇集成位置感測或附加位置感測

156048 雙作用緊湊型氣  ADVU-80-120-A-P-A

14131 雙作用氣缸      DNU-40-35-PPV-A

11911 葉片式擺動氣缸  DSR-25-180-P

30654 法蘭中空輸出軸  DSRL-12-180-P-FW

163432 雙作用氣缸      DNC-80-530-PPV-A

163443 雙作用氣缸      DNC-80-400-PPV-A

156602 雙作用緊湊型氣  ADVU-20-15-A-P-A

156603 雙作用緊湊型氣  ADVU-20-20-A-P-A

156606 雙作用緊湊型氣  ADVU-20-40-A-P-A

156640 雙作用緊湊型氣  ADVU-50-30-A-P-A

156524 雙作用緊湊型氣  ADVU-25-15-P-A

156525 雙作用緊湊型氣  ADVU-25-20-P-A

156528 雙作用緊湊型氣  ADVU-25-40-P-A

14164 雙作用氣缸      DNU-80-700-PPV-A

156612 雙作用緊湊型氣  ADVU-25-25-A-P-A

156558 雙作用緊湊型氣  ADVU-50-80-P-A

156660 雙作用緊湊型氣  ADVU-80-50-A-P-A

156048 雙作用緊湊型氣  ADVU-80-5-A-P-A

163464 雙作用氣缸      DNC-100-450-PPV-A

 活塞桿的大角度偏移 +/- 3.1 deg

緩沖 PPV: 兩端帶可調的氣緩沖

裝配位置 任意

工作模式 雙作用

設計結構 活塞

活塞桿

位置檢測 用于接近式傳感器

防止扭轉/導向 橢圓形活塞

工作壓力 1 ... 10 bar

工作介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]

關于工作和先導介質的說明 可以使用經過潤滑的壓縮空氣 (一旦使用后要求一直使用經過潤滑的壓縮空氣)

耐腐蝕等級 CRC 2 – 中等腐蝕影響

環境溫度 -20 ... 80 °C

緩沖長度 14 mm

防旋轉的大扭矩 0.5 Nm

6 bar時的理論作用力，回復行程 104 N

6 bar時的理論作用力，進程 121 N

銷售多，JGHADVU-50-50-A-P-A緊湊型氣缸，festo
