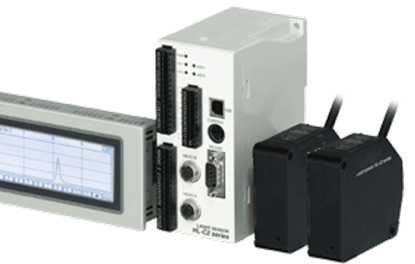

松下激光位移傳感器優異品質HL-C201AE

技術參數

安裝模式       僅限正反射

測量中心距離 10mm

耐沖擊   加速度196m/s2 X,Y和Z方向各3次

電纜    帶連接器橡皮電纜、長0.5m

電纜延長    用可選電纜(另售)、全長可延長至30m

材質     本體外殼、本體外罩：壓鑄鋁

             前罩：玻璃

測量范圍         ±1mm

              (注)：取樣周期為20μs及10μs時、測量范圍如下。

              20μs：＋0.1～＋1.0mm

              10μs：＋0.8～＋1.0mm

分辨率 [平均次數] 0.25μm [256次]

                  (注)：通過將P-P值換算成距離得到測量中心距離數字測量值的偏差值。

環境性能 : 保護構造 IP67(連接器部除外)

使用環境溫度 0～＋45℃(注意不可結露、結冰)、存儲時 ：－20℃～＋70℃

使用環境濕度 35～85％RH、存儲時：35～85％RH

使用環境照明度 白熾燈：受光面照明度3,000?x以下

耐振動   頻率：10～55Hz(1分鐘周期) 雙振幅1.5mm X,Y和Z方向各2小時

直線性     ±0.025% F.S.

              (注)：此值表示采用本公司的標準測量物體進行測量時、相對于數字位移輸出的直線的誤差。此值會根據測量物體的特征而改變。

溫度特性     0.013% F.S./℃

光源    紅色半導體激光(投光峰波長度：658nm)

            大輸出：0.1mW

光源 : JIS/IEC標準符合型    1級（JIS/IEC/GB）

受光元件      線性圖像傳感器

指示燈 : 激光投光指示燈 綠色發光二極管

                         激光投光時亮起

指示燈 : 測量范圍指示燈   黃色發光二極管

        測量中心附近亮起/測量范圍內閃爍/測量范圍外熄滅
