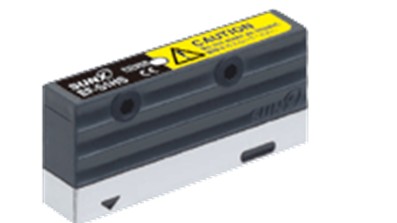

神視表面電位傳感器反應靈敏EF-S1C

技術參數

使用環境溫度 -10～+55℃(注意不可結露、結冰)，存儲時：-20～+70℃

使用環境濕度 35～85％RH，存儲時：35～85％RH

材質    本體外殼：耐熱ABS、外罩：聚碳酸酯、MODE鍵：丙烯、突出開關：耐熱ABS

同步輸入/零位調節器輸入 NPN無觸點輸入

                       ·信號條件

                       高…+V或斷開

                       …0～+2V(源電流0.5mA)

                       ·輸入阻抗：約10kΩ

電纜延長  截面積為0.3mm2以上的電纜全長可延長至10m

電纜    截面積為0.2mm2的6芯橡皮電纜，長2m

重量     本體重量：約65g，包裝重量：約110g

適用檢測頭 EF-S1HS

電源電壓 24V DC±10％

模擬輸出      模擬電壓

             · 輸出電壓：1～5V

             · 輸出阻抗：約100Ω

             (注)：為滿足模擬輸出的線性度，請不要使用判定輸出。

模擬輸出:反應時間 20ms、30ms(標準)、110ms、210ms、410ms、810ms 切換式

消耗電流    通常時：50mA以下，ECO模式時：40mA以下

顯示范圍(測量范圍) -1,000～1,000(±1kV范圍)

                       -1,999～1,999(±2kV范圍)

                       (注)：通過控制器改變測量距離的設定后，顯示范圍(測量范圍)即自動切換。

重復精度         ±0.3％F.S.

               (注)：F.S.在±1kV范圍時指2,000V(-1,000V～1,000V)、±2kV范圍時指4,000V(-2,000V～2,000V)。

判定輸出(OUT1、OUT2) NPN開路集電極晶體管

                       · 大流入電流：100mA

                       ·外加電壓：30V DC以下(判定輸出和0V之間)

                       ·剩余電壓：1.5V以下(流入電流為100mA時)

判定輸出(OUT1、OUT2):反應時間 10ms、20ms(標準)、100ms、200ms、400ms、800ms 切換式

判定輸出(OUT1、OUT2):輸出時間 OUT1 ：正電位判定輸出或窗口對比輸出

                             OUT2 ：負電位判定輸出或故障輸出
