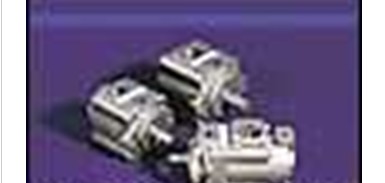

阿托斯葉片泵規格型號,DHZO-TEB-SN-NP-071-S5
CART為螺紋安裝直動式溢流閥。
它們被用于在液壓系統中限制 大壓力或用
來防護系統元件免受壓破壞。
溢流閥有六種尺寸規格,可以滿足不同的流量和壓力要求。
插芯為特殊設計,可以減小閥塊和閥組的尺
寸,但可產品的功能參數不變。
以下安全選項提供出廠預調,和出廠不調(可采用密封調節):
RS滿足歐洲機器標準規范(2006/42/CE)。
出廠可根據客戶的需求預調閥的開啟壓力。
數字型電子放大器①根據輸入參考信號為滑
閥型或錐閥型以及直動式和先導式比例閥提
供閉環控制型位置調節。
TEB型直動式方向/流量控制閥,帶一個集成式閥芯位置傳感器②。
LEB型先導式方向控制閥,帶兩個集成式閥芯位置傳感器②和③。
Atos PC軟件可根據客戶要求對放大器進行配
置,滿足特殊應用場合的需求。
功能參數出廠時預調到 佳性能
7芯主插頭④用于連接電源,模擬輸入參考
信號和監測信號5芯USB插頭⑤為缺省配置
Q選項需配7芯主插頭用于使能信號F選項需配7芯主插頭用于故障信號
Z選項需配12芯插頭,用于附加的使能和故障信號電源供電極性接反保護功能
堅固的結構CE符合EMC規范直觀的圖形操作界面
設置閥的功能參數:偏置,增益,斜坡,顫振
線性功能用于液壓調節設置PID增益選擇模擬型輸入/輸出范圍
完整的故障診斷功能檢測放大器的狀態內部示波功能通過USB接口現場更新固件
Atos數字式放大器具有CE標志,符合應用規范要求(如抗磁性/抗干擾性EMC規范)。
安裝、接線和啟動程序必須遵照樣本F003部分的總則和E-SW-PS編程軟件的用戶手冊進行。
放大器的電子信號(如監測信號)禁止直接驅動作為安全功能的啟用信號,
如控制機器安全型元件的開/關,這也是歐洲標準的要求(流體系統和元件的安全要求,EN-982)。
電源必須足夠的穩定或經整流和濾波:若單相整流器,
須接10000μF/40V電容濾波;若三相整流器,須接4700μF/40V電容濾波。
每個放大器需要串聯保險絲:2.5A保險絲。
放大器根據外部參考輸入信號閉環控制閥芯信號
輸入參考信號根據所選閥的型號出廠預設,標準型的默認為±10VDC,選項/I默認為4~20mA。
輸入參考信號可通過軟件配置電壓和電流, 大范圍為±10VDC或±20mA。
要使放大器開始工作,輸入24VDC電源在針腳3:
使能輸入信號可以啟動/停止供給到電磁鐵的電流,而不切斷放大器供電電源;當閥由于安全原因需停
止時,它可以被用以激活通訊或放大器的其它功能,這種情況不符合歐洲規范EN13849-1(如EN954-1)。
增益功能允許根據 大參考輸入信號設置閥的 大開口量。
此調節允許在 大的輸入參考信號下減少閥的 大調節量。
對于雙電磁鐵閥或三位單電磁鐵閥,兩個不同的增益調節:增益A為正參考輸入信號,增益B為負參考輸入信號。
斜坡發生器可將階躍輸入參考信號轉換為時間變化而增/減的平滑的電流信號輸出到比例電磁鐵。
可根據需要設定不同的斜坡信號:
適用任何參考信號變化的單斜坡信號
適用輸入參考信號增加和減小的雙斜坡信號
適用輸入信號為正/負,增加/減小的四個斜坡信號
斜坡信號發生器對于要求液壓動作平穩以免機器發生顫動或震動的場合非常適用。
如果比例閥由閉環控制驅動,斜坡可能導致產生不穩定動作,這時可以通過軟件操作來關閉(默認設置)這項功能。
