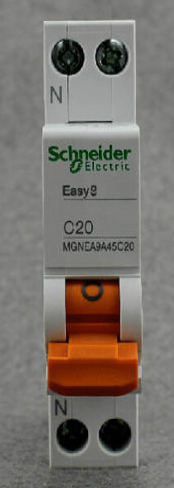

MGNEA9A45C20，供貨SCHNEIDER小型斷路器
功 能：
EA9A45斷路器用于終端線路的過載與短路保護，它可同時切斷相線與中性線，但中性線不提供保護功能。
技術參數：
符合標準：IEC 60898/GB10963，CCC
額定電流：6-40A
額定電壓：230VAC
極 數：1P+N
分斷能力：4.5KA
脫扣特性：C
C 型曲線：保護常規負載和配電線纜
機械壽命：20,000 次
接線：適用于16mm2及以下導線
由下列幾個主要部分組成：
1．可分斷的接觸聯接。它由固定觸頭和可動觸頭組成。
2．由金屬筒或絕緣圓柱體組成的器件，其中安裝著可分斷的接觸聯接和滅弧設備以及傳動裝置。
3．帶動觸頭的傳動裝置。
4．滅弧設備．
| 額定工作電壓 [Ue] | 230 V AC 50 Hz | |
|---|---|---|
| 網絡類型 | AC | |
| 網絡頻率 | 50 Hz | |
| 保護極數量 | 1 | |
| 中性線位置 | 左側 | |
| 脫扣器類型 | 熱磁式 | |
| 磁脫扣限制 | 5...10 x In | |
| 分斷能力 | 4.5 kA Icn 在…上 230 V AC 50 Hz | |
| 使用分斷能力 [Ics] | 4.5 kA 100 % - 230 V AC 50 Hz | |
| 隔離功能 | 適用 | |
| 控制類型 | 手柄 | |
| 觸點位置指示 | 有 | |
| 本地信號指示 | 開/關指示 | |
| 機械壽命 | 20000 次 | |
| 電氣壽命 | 20000 次 | |
| 安裝類型 | 鎖定夾鎖緊 | |
| 安裝方式 | DIN 導軌安裝 | |
| 顏色 | 手柄: 橘黃色 (RAL 2003) 燈體: 銀白 (Pantone 7541C) 鎖緊卡扣: 淺灰色 (RAL 7035) | |
| 接線能力 | 隧道式接線端子 (上接線或下接線) - <= 16 mm2 | |
| 緊固扭矩 | 2.5 N.m 上接線或下接線 | |
| 寬度 （9mm的倍數） | 2 | |
| 高度 | 77 mm | |
| 寬度 | 17.6 mm - 0.15...0.25 mm | |
| 深度 | 75.5 mm |
| 符合標準 | IEC 60898-1 GB 10963.1 | |
|---|---|---|
| 產品 | CCC | |
| 運行溫度 | -25…60 °C | |
| 貯存環境溫度 | -40…80 °C |
| 產品類型 | Green Premium 產品 | |
|---|---|---|
| REACh法規 | REACh 聲明 | |
| REACh（不含 SVHC） | 是 |
