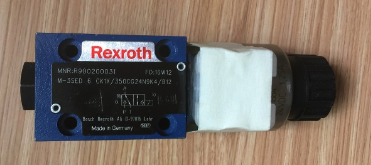

德國力士樂的電磁換向閥:M-3SED6UK13/350CG24N9K4
R901284239
M-3SED 6 UK1X/210CG24N9XEZ2/B18V SO151
R901269668
M-3SED 6 UK1X/210CG24XEZ2 SO151
R901119292
M-3SED 6 UK1X/315CG110K4=CSA
R900757448
M-3SED 6 UK1X/315CG110N9K4/B12=CSA
R900757450
M-3SED 6 UK1X/315CG110N9K4/B15=CSA
使用資料
帶集成數字軸控制器 (IAC-R),帶 pQ 功能的直動式三位三通方向控制閥
■ 組件系列 1X 和 2X
■ 規格 6、10
■ 大工作壓力 250 bar
■ 大流量 20 l/min(規格 6)
■ 大流量 65 l/min(規格 10)
■ 用于底板安裝
力士樂比例方向閥工作原理:
,比例閥必須有一個配套的放大器,它接受來自于計算機,或者PLC,或者電位器(滑動變阻器)的控制信號,把0-20毫安微弱的信號放大到0-800毫安。計算機的信號太弱了。然后,放大器把放大的信號傳送到電磁閥,電磁閥依據傳來的信號大小,克服彈簧力,調節推桿的行程,輸出流量大約1升/分鐘,壓力隨信號變化的控制油。再后,控制油到達主閥芯的兩端,依據不同的壓力,推動閥芯移動相應的行程,因為閥芯本身有錐度的臺階,與閥體組合,不同的行程得到不同的過流面積,再入口壓力穩定的情況下,得到不同的流量。終實現比例功能。比例閥是由計算機(或其他),放大器,比例電磁鐵,錐度臺階的閥芯,入口壓力補償閥(單聯可以不要),梭閥,內置卸荷閥(把多余的流量送回油箱)等構成的一個完整的體系。才能真正實現比例功能。
液壓回路:由各種液壓組件組成的具有某種機能的液壓裝置構成部分
滑閥式閥芯(圓柱閥芯):與圓柱形滑動面配合,當它沿軸向移動時,進行流路開閉的零件
回路圖:用液壓圖形符號表示的液壓回路圖
泄油:從液壓組件中的信道(或管道),向油箱或集流器等返回的油液或這種油液返回現象
液壓站:由液壓泵、驅動用電動機、油箱、溢流閥等構成的液壓源裝置或包括控制閥在內的液壓裝置
漏油:從正常狀態下應該密封的部位流出來的少量油液
額定壓力:能連續使用的壓力
靜密封:用于靜止部分,防止液體泄漏
背壓:在液壓回路的回油側或壓力作用面的相反方向,所作用的壓力
動密封:用于相對滑動部分的密封
沖擊壓[力]:在過渡過程中上升壓力的值
德國力士樂的電磁換向閥:M-3SED6UK13/350CG24N9K4
