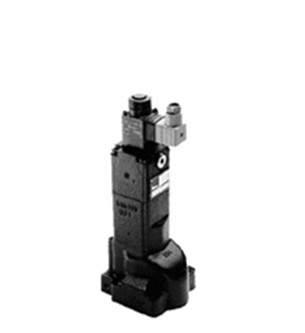

PARKER比例節流閥LCM3PPX02V

派克的 TDP 系列高響應二通電液比例節流閥單元適用于, 在動態工況下需進行大流量控制的, 高要求閉環控制應用場合。

該比例節流閥單元采用 2-級設計, 由一個 DFplus 先導閥和一個帶有 LVDT (閥芯位置傳感器) 的主級二通座閥組成。由于采用了 DFplus 先導閥, TDP 閥的響應時間快: 從 10.5 ms (NG25) 至 28 ms (NG100), 精度為 &lt0.1 % 額定流量。先導閥主動地控制主閥芯, 而與主油口的壓力條件無關。集成在 TDP 閥內的電子控制器具有兩個控制環, 同時對主閥芯和 DFplus 先導閥的閥芯進行位置控制。

TDP 系列高響應二通電液比例節流閥單元可在動態工況下, 提供大流量的控制, 該二通插裝比例節流閥的典型應用有壓鑄機、注塑成型機以及液壓壓機等。

技術參數

電子類型： 閥載

先導入口/排水位置： 外部/內部

安裝類型： 二通插件

運行類型： 先導

啟動類型： VCD?-驅動器

產品序列： 高響應閥

特點/YS:

? – 產品質量高,廢料率降及延長機器壽命時間

? 很快的階躍響應 – 縮短材料加工過程, 并因此縮短循環時間

? 帶集成電子控制器的完整裝配單元

? 在失去電源和/或液壓源的情況下回復到故障安全位置

? 8 檔規格: NG25 至 NG125

? 供貨周期短 – 無需庫存

? 主動先導操控二通高響應閥

? 插件安裝孔及安裝界面符合 ISO 7368 (NG125 規格除外)

? 液流方向 B 至 A 及 A 至 B
