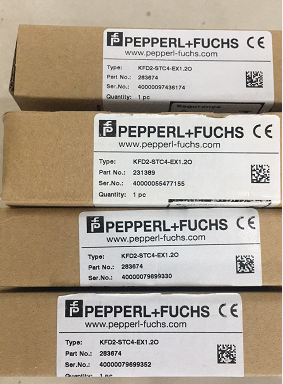

P+F安全柵KFD2-STC4-EX1.20,四川供應
特點如下:
1、防爆等級 EEX ia IIC;
2、輸出隔離;
3、允許安裝在危險2區;
4、24VDC供電;
5、電磁兼容性滿足NAMUR NE21;
6、根據IEC61508,安全等級可達SIL2。
配套要求
1. 安全柵應安裝在非危險區;
2. 導流條和機殼絕緣,各導流條之間要用線芯截面積4m㎡;以上的銅導線或電纜線相互連接;
3. 使用前請認真核對安全柵的型號、極性和工作電壓;
4. 禁止用兆歐表直接測量安全柵端子之間的絕緣。檢查系統線路時,必須斷開全部安全柵的接線;
5. 安全柵的本安端和非本安端的接線不允許接錯;
正確使用說明:
,要注意線纜和現場設備的容抗和感抗,本安防爆是系統防爆,除了安全柵需要達到 所需的 防爆等級外,線纜和現場設備的蓄能也是一個關鍵問題。
特別是在參量替代系統認 證后,工程商尤其要注意這個問題。
,要注意本安接地,齊納安全柵需要本安接地,接地電阻應小于1。
三,本安線纜與非本安線纜應分開敷設在不同的線槽里。
并應有明顯標識。 四,更換時應注意斷電。
模擬量輸入
P+F KCD2-STC-EX1(單通道,2/4線制智能變送器,有源/無源4-20mA輸出)
模擬量輸出
P+F KCD2-SCD-EX1(單通道,電流驅動,智能型)
開關量輸入
P+F KCD2-SR-EX1.LB(單通道,2路繼電器輸出)
P+F KCD2-SR-EX2(雙通道,2路繼電器輸出)
開關量輸出
P+F CKD0-SD-EX1.1245(單通道,回路供電式)
KF系列隔離式安全柵(標準型)
模擬量輸入
P+F KDF-STC4-EX1
P+F KFD2-STC4-EX1.2O
P+F KFD2-STC4-EX1-Y122583
P+F KFD2-STC4-EX1.2O-Y122582
