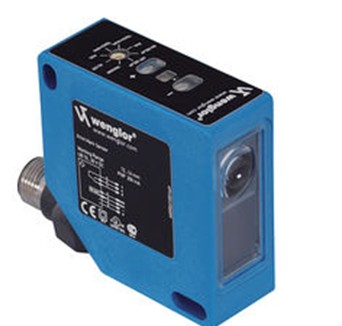

威格勒色標傳感器技術WM03NCT2

這種傳感器專為識別印刷套準標記而設計。具有一個的光斑，利用長使用壽命的白光LED工作。只需要一個這樣的傳感器，即可結合色彩和亮度識別壓痕和背景的差異。

光斑小

白光：可以識別每個印刷套準標記組合

示教、外部示教

緊湊的結構樣式

技術參數

電氣數據

供電電壓 10...30 V DC

電流消耗(Ub = 24 V) < 30 mA

切換頻率 5 kHz

響應時間 100 μs

釋放時間延時 20 ms

釋放時間延時(RS-232) 0...2 s

溫度偏差 < 2 %

溫度范圍 -25...60 °C

切換輸出端壓降 < 2,5 V

NPN切換輸出端開關電流 100 mA

抗短路    是

反極性保護 是

防過載 是

可鎖定 是

示教模式 ZT, FT

防護等級 III

機械數據

設置方式 示教

外殼材料          塑料

完全封裝 是

防護等級 IP67

連接方式 M12 × 1；4針

光學數據

工作范圍 12...18 mm

工作距離 15 mm

分辨率    20 灰度

切換滯后 < 2 %

光線類型 白光

波長      400...700 nm

使用壽命(Tu = +25 °C) 100000 h

大允許的外來光線 10000 Lux

光斑直徑 1,5 × 2,5 mm
