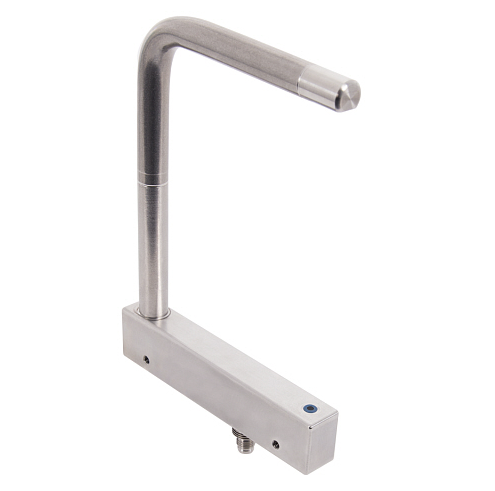

威格勒槽型傳感器故障點少P1HJ001

槽型傳感器的準直激光束直徑很小，在整個槽距范圍內直徑僅為 0.6 mm。因此,槽形傳感器可以地識別尺寸僅為 40 μm 的小物體,甚至還能在 10 kHz 的高速下識別透明物體。用于衛生環境的槽形傳感器采用創新結構，槽距靈活，可以達到 50 至 220 mm，能夠有效排除表面污物和清洗劑。

性能

準直激光束（在整個叉寬范圍內為 ? 0.6 mm）

衛生型 V4A 不銹鋼殼體結構堅固，防銹蝕

設有示教鍵，可以進行外部示教

識別透明對象

技術參數

光學數據

槽距      120 mm

  小的可識別部件 40 μm

  小的可識別間隙 50 μm

激光等級(EN 60825-1) 1

  大允許的外來光線 10000 Lux

光斑直徑 0,6 mm

重復精度 < 5 μm

切換滯后 < 10 %

光線類型 激光（紅）

使用壽命(Tu = +25 °C) 100000 h

機械數據

設置方式 示教

外殼材料 不銹鋼V4A

透鏡蓋    玻璃

防護等級 IP69K

連接方式 M8 × 1；4針

Ecolab      是

電氣數據

供電電壓 10...30 V DC

電流消耗(Ub = 24 V) < 25 mA

切換頻率  10 kHz

響應時間 50 μs

抗短路      是

反極性保護 是

防過載    是

示教模式 NT, MT

防護等級 III

釋放時間延時 0...100 ms

溫度范圍 -25...60 °C

切換輸出端壓降 < 2,5 V

PNP切換輸出端開關電流 100 mA
