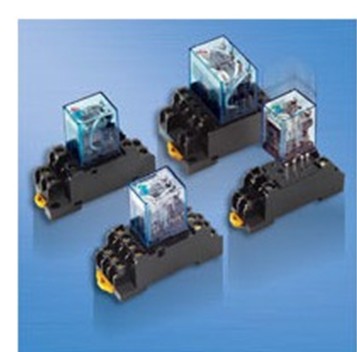

MY4 12DC(S)歐姆龍OMRON中間繼電器主要功能

部分型號：

MY4N 12DC(S)

MY4N 24DC (S)

MY4N 48DC(S)

MY4N-D2 48DC(S)

MY4N-D2 100/110DC(S)

MY4N-CR 110/120AC(S)

MY4N-CR 220/240AC(S)

MY4IN 6AC(S)

MY4ZN-D2 24DC(S)

MY4ZN-D2 100/110DC(S)

MY2IN-D2 12DC(S)

MY2IN-D2 48DC(S)

MY2IN-D2 100/110DC(S)

MY2IN-CR 220/240AC(S)

MY4IN 12AC(S)

MY4IN 24AC (S)

MY4IN 48/50AC(S)

MY4IN 110/120AC (S)

MY4IN 220/240AC (S)

MY4IN 12DC(S)

MY4IN 100/110DC(S)

MY4IN AC200/220 (S)

MY4IN-D2 12DC(S)

MY4IN-D2 48DC(S)

MY4ZIN 220/240AC(S)

MY4ZIN 24DC(S)

MY4ZIN1 24DC(S)

MY2N1 12DC(S)

MY2N1 24DC(S)

MY2N1 100/110DC(S)

MY2IN1 24DC(S)

MY2IN1-D2 100/110DC(S)

MY4 12AC(S)

MY4 48/50AC(S)

MY4 6DC(S)

MY4 48DC(S)

MY4 100/110DC(S)

MY4N 6AC(S)

MY4N 12AC(S)

MY4N 24AC (S)

MY4N 48/50AC(S)

MY4N 6DC(S)

MYQ4 220/240AC

R99-11 FOR MY(NAMEPLATE) (100)

MY2 6AC(S)

MY2 12AC(S)

MY2 220/240AC (S)

MY2 12DC(S)+

MY2 24DC (S)

MY2 48DC(S)

 G5V 系列印刷電路板安裝非閉鎖繼電器具有單刀雙擲觸點配置。

它通過 5VDC 線圈 Coil 1A 交流的開關電流來執行。此繼電器可用于各種家用和商業應用。

特點和YS

高靈敏度

線圈額定功率為 150mW 。。。 Coil

微型

線圈 Coil 167ohm 也是如此

印刷電路板引 Terminal

接點材質 銀 銀＋鍍金

注. P 水平：λ= 0.1×10-6/操作，參考值

接觸電阻 50mΩ以下

動作時間 25ms以下

復位時間 25ms以下

操作頻率 機械 18,000次/小時

電氣 18,000次/小時

絕緣電阻 100MΩ以上（在500VDC）

絕緣強度 線圈與接點間 2,000VAC，50/60 Hz 1分鐘

與同極接點間 1,000VAC，50/60 Hz 1分鐘

振動 破壞 10～55Hz，1.0mm雙振幅

故障 10～55Hz，1.0mm雙振幅

沖擊 破壞 1,000m/s2（約100G）

故障 200m/s2（約20G）

周圍環境溫度 -55℃～70℃（不結冰）

周圍環境濕度 35％～85％RH

壽命 機械（開關頻率18,000次/小時） AC線圈 40,000,000次以上

DC線圈 80,000,000次以上

電氣（開關頻率1,800次/小時） 2極 400,000次以上（額定負載下）

4極 160,000次以上（額定負載下）
