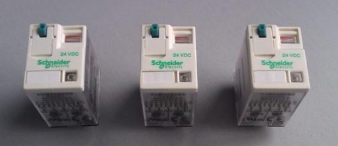

閱讀施耐德RXM2AB2BD小型繼電器的數據表

YS

>多種線圈電壓規格可選，繼電器本體帶有LED狀態指示燈、機械指示窗、手動測試按鈕；

底坐按端子排列方式不同分為混合式和分離式2種；配有多種可插裝附件產品；

> 2、3、4副C/O觸點，觸點電流12 - 10 - 6 A

> 底坐端子排列有混合式和分離式可選

特點：

>源自rxm系列的外觀設計凸顯施耐德繼電器貴族血統

>全系列符合ce，rohs環保指令

>與原rxm“a”系列所有底座和附件相兼容

功能：

>除led指示燈外特有機械指示窗，更顯示觸點狀態

>取消測試按鈕，外殼防護效果更好，有效降運行環境對繼電器的影響

>新增36vdc線圈電壓，滿足更多行業的特殊需求

小型中間繼電器附件

RXZ基座適用于RXM小型繼電器：

●DIN導軌或螺釘安裝

●可選擇的端子排列方式（混合式或分離式）

●在分離式基座上可提供線圈公共點的跨接（利用橫聯片）

●直接安裝在插座上的附件系列，簡化安裝和連接

●此系列基座也可適用于REXL系列小型時間繼電器

型號規格

RXM2AB2JD 2 12A DC12V

RXM2LB2JD 2 5A DC12V

RXM2AB2BD 2 12A DC24V

RXM2LB2BD 2 5A DC24V

RXM2LB2CD 2 5A DC36V

RXM2AB2ED 2 12A DC48V

RXM2LB2ED 2 5A DC48V

RXM2AB2FD 2 12A DC110V

RXM2LB2FD 2 5A DC110V

RXM2AB2B7 2 12A AC24V

RXM2LB2B7 2 5A AC24V

RXM2AB2E7 2 12A AC48V

RXM2AB2F7 2 12A AC120V

RXM2LB2F7 2 5A AC120V

RXM2AB2P7 2 12A AC230V

RXM2LB2P7 2 5A AC230V

RXM2AB1JD 2 12A DC12V

RXM2LB1JD 2 5A DC12V

RXM2AB1BD 2 12A DC24V

RXM2LB1BD 2 5A DC24V

RXM2AB1ED 2 12A DC48V

RXM2LB1ED 2 5A DC48V

RXM2AB1FD 2 12A DC110V

RXM2AB1B7 2 12A AC24V

RXM2LB1B7 2 5A AC24V

RXM2AB1E7 2 12A AC48V

RXM2AB1F7 2 12A AC120V

RXM2LB1F7 2 5A AC120V

RXM2AB1P7 2 12A AC230V

RXM2LB1P7 2 5A AC230V

RXM3AB2JD 3 10A DC12V

RXM3AB2BD 3 10A DC24V

RXM3AB2ED 3 10A DC48V

RXM3AB2FD 3 10A DC110V
