太陽DOFS-XHN平衡邏輯閥 常開款
插孔T-22A
系列2
通流能力120 L/min.
切換閥所需小先導壓力20 bar
大操作壓力350 bar
110 SUS (24 cSt)下的大泄漏0,7 cc/min.@350 bar
Pilot Volume Displacement0,33 cc
閥頭部安裝六角尺寸28,6 mm
閥安裝扭矩61 - 68 Nm
此閥為常開,平衡錐閥結構,開關單元。口3的先導壓力將推動閥芯使閥處于關閉位置。
當口1和口2處壓力為5000 psi (350 bar)、外泄口通油箱且先導口處達到小先導壓力300 psi (20 bar)時,獨特的平衡結構將提供可預測的切換。
口1和口2與口3和口4之間被完全密封開。口3和口4之間也被有效密封著。
外泄口處的任何背壓都被直接加到所需的先導壓力上。
口1和口2之間的泄漏速率非常,通常來說在5000psi時,泄漏速率小于10滴/分鐘(即在350bar時,小于0,7 cc/min)
當先導壓力降到145 psi(10 bar)以下,閥將打開。
配置EPDM密封圈的插裝閥能夠用于磷酸酯液壓油系統。暴露在石油基液壓油或潤滑油脂中會損壞密封圈。
此類閥在口1與口2間達到液壓平衡。
所有端口都可以接受5000 psi (350 bar)的壓力。
利用Sun浮動結構減少由于過量安裝扭矩或插孔/插裝閥加工誤差帶來的內部零件粘結的可能性。
CBFA-LHN,CBHA-LHN,CBBG-LJN,
CBHG-LJN,CACA-LHN,CAEA-LHN,
CAGA-LHN,CWEA-LHN,

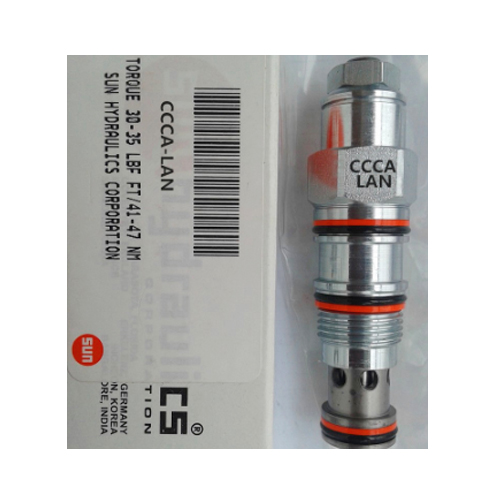

CCCA-LAN,CCEA-LAN,CCIA-LAN
