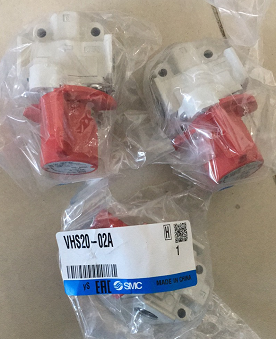

日本SMC符合OSHA標準閥VHS20-02A了解

說明：

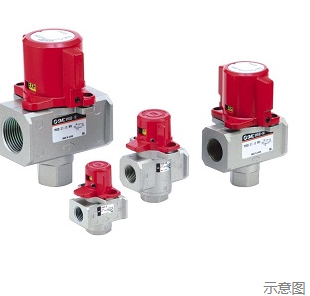

VHS 系列 空氣組合元件 空氣過濾器 殘壓釋放3通閥

使用壓力范圍：0.1至1.0MPa

環境及流體溫度：-5至60度（未凍結）

手輪切換角度：90度

外觀顏色（標準品）：手輪：紅色；閥體：銀白色

VHS20、VHS30型號：有效截面積5mm2

●根據OSHA標準(美國安全健康管理局)

●防止氣控系統中因殘壓造成事故的安全對策用手動切換閥

●供氣、排氣狀態一目了然

●在排氣位置，閥可以用掛鎖鎖住，防止因清潔或設備維護時意外的開啟

●手輪壓下再回轉，兩個動作的結構，故可防止故障

1、主體大小

20 ：ACG20

30 : ACG30

40 : ACG40

50 ：ACG50

2、螺紋種類

無記號：RC

   N  ：NPT

   F  : G

3、接管口徑

01 ：1/8；主體大小20

02 ：1/4；主體大小20、30、40

03 ：3/8；主體大小30、40

04 ：1/2；主體大小40

06 : 3/4；主體大小50

10 ： 1 ：主體大小50

4、旋鈕/上蓋材質

A : 難燃PBT

B : 鋁

5、可選項

無記號：無

　Ｂ　：帶托架

　ＢＳ：帶托架＋內置消聲器 ESH 孔

   S  ：內置消聲器 ESH 孔

6、準標準規格

無記號：無

   K  ：手柄顏色：黑色

   KR : 手柄顏色：黑色，流動方向：右至左

   KRZ: 手柄顏色：黑色，流動方向：右至左，產品標簽上的單位表示為：PSi

    KZ ：手柄顏色：黑色，產品標簽上的單位表示為：PSi

    R  : 流動方向：右至左

    RZ : 流動方向：右至左,產品標簽上的單位表示為：PSi

    Z  : 產品標簽上的單位表示為：PSi
