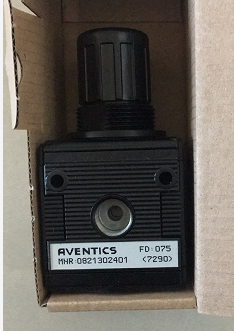

安沃馳調壓閥0821302401保養方法
規格描述:
尺寸和重量
結構長度很短、體積小、重量輕,便于閥門的安裝、搬運、存放及管道的布置,并能節約材料、降成本 結構長度很長,體積笨大,重量很重
H76型的結構長度只有H44型的1/4~1/6,H76型的重量只有H44型的1/4~1/10
流體阻力 流體阻力小,流體阻力系數ζ為2.6~0.7,隨著閥門口徑的增大,流體阻力系數減小 流體阻力小,流體阻力系數ζ為1.3~3,但在壓工況下,閥瓣不能完全開啟,流體阻力大。流體阻力隨著閥門口徑的增大而增大
安裝 可水平安裝或垂直安裝,重量輕,不必為閥門設置支座 可水平安裝或垂直安裝,大口徑閥門重量重,需設置支座
開啟壓力 開啟壓力很小,閥瓣在很小的壓差下就能完全打開 開啟壓力較大,閥瓣在較大的壓差下才能完全打開
性 閥門為整體結構,簡單緊湊、閥門關閉時沖擊力小,水錘壓力小,閥門壽命長,性高 止回閥關閉時的巨大沖擊力及水錘壓力容易損壞閥門
Qn 1?2 = 70 l/min活塞閥(柱塞閥)用于配電盤安裝的活塞壓力調節器
閥門結構形式 活塞閥(柱塞閥)
外殼 黃銅
密封件材料 腈-丁二烯-橡膠
Qn 1?2 70 l/min
壓縮空氣 接口 人口 M5
壓縮空氣 接口 出口 M5
結構特點 活塞閥(柱塞閥)
工作壓力范圍 0 ... 10 bar
調節范圍 小/大 1 ... 8 bar
/ 高環境溫度 0 ... 60 °C
介質溫度范圍 0 ... 60 °C
介質 壓縮空氣
重量 0,045 kg
壓力露點必須至少于環境和介質溫度 15 °C ,并且允許 的高溫度為 3 °C 。
材料
外殼 黃銅, 鍍鎳
密封 腈-丁二烯-橡膠
調壓步驟:
1、關閉減壓閥前的閘閥,開啟減壓閥后的閘閥,制造下游壓環境;
2、將調節螺釘按逆時針旋轉至上位置(相對出口壓力),然后關閉減壓閥后閘閥;
3、慢慢開啟減壓閥前的閘閥至全開;
4、順時針慢慢旋轉調節螺釘,將出口壓力調至所需要的壓力(以閥后表壓為準);調整好后,將鎖緊
螺母鎖緊,打開減壓閥后閘閥;
5、如在調整時出口壓力高于設定壓力,須從*步開始重新調整,即只能從壓向高壓調。
