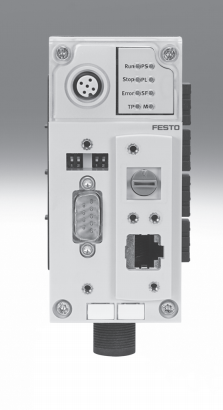

費斯托輸入模塊CPX-M-16DE-DYS

基本功能：

? 用符合IEC 61131-3標準的

CoDeSys 進行編程

? 通過以太網進行通訊 (Modbus/

TCP, EasyIP, TCP/IP)

? 通過使用人機界面 FED 或 OPC

服務器可實現過程的可視化

? 通過組合使用 CPX 終端的現場

總線節點即可實現現場總線通

訊? 通過手持裝置 CPX-MMI 可實現

CPX 模塊的診斷和快速調試

? 所有的基本功能

? CANopen 主控器，可用于控制

31個CANopen站點。

電動軸可以采用點到點的控制

模式。

? 所有的基本功能

? 運行于插值模式時，CANopen

主控器多可控制八根軸

（建議的根數，且其中兩根采

用循環插值，而另外六根采用

線性插值）

? SoftMotion 功能庫主要用于控制

多軸的協同移動。

? 所有的基本功能

? RS232 接口，用于操作外部

設備

參數

尺寸（寬x長x高）

（包括互連模塊和連接技術）

50 x 107 x 50 mm

短型號代碼

CPX

輸入數量

16

診斷

每條通道的短路/過載

參數設置

信號延長時間

輸入反跳時間

模塊監控

短路后的表現

LED 顯示屏

16 個通道診斷/通道狀態

1 組診斷

輸入反跳時間

3 ms（0.1 ms、10 ms、20 ms = 參數可配置）

熔斷保護（短路）

附加保險絲

每對通道有誒內部電子保險絲

工作電壓范圍 DC

18 V ... 30 V

內部功耗，標稱工作電壓

典型值 34 mA

每個模塊的輸入的殘余電流

1.8 A

標稱工作電壓 DC

24 V

隔離通道 — 內部總線

否

隔離通道 - 通道

否

開關電平

信號 0：<= 5 V

信號 1：≥ 11 V

耐腐蝕等級 CRC

（安裝時）

1 - 耐腐蝕能力

儲存溫度

-20 °C ... 70 °C

防護等級

取決于氣路板

環境溫度

-5 °C ... 50 °C

產品重量

46 g

輸入特征

IEC1131-T2

輸入的開關邏輯

PNP（正切換）

外殼材料

PC

加強型聚酰胺
