日本SMC氣動滑臺MXS12-30AS善榮銷售

產品YS

SMC MXU系列：使用直線導軌，提高了桿不回轉精度。

可三面安裝。可兩面安裝磁性開關。兩端帶緩沖墊。

SMC

MXH系列：使用直線導軌，提高了桿不回轉精度。

高剛性，允許力矩為MXU系列的6倍以上。可兩面安裝磁性開關。

可從三個方向(端面及兩個側面)安裝配管。兩端帶緩沖墊。

SMC

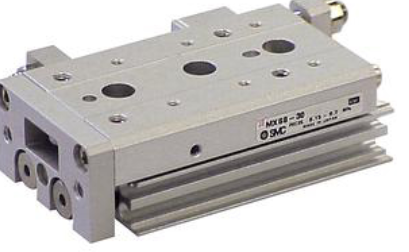

MXS系列：使用滾柱十字配置的導軌，精度高。雙缸結構，故是2倍輸出力。

有定位銷孔，故安裝重復性好。可軸向安裝和底面安裝。

有對稱安裝型。帶液壓緩沖器，能吸收行程末端的沖擊，也能調節行程。

和操作臺緊密結合

適用于組裝的氣動滑臺

高剛性、

由于采用十字滾柱導軌，可實現無松動的平穩運動

小型、輕量

氣缸及工作臺相結合，使整體尺寸減小；

由于采用雙缸結構，得到兩倍的輸出力；

內置磁環型，可安裝磁性開關。

采用雙聯,輸出是以前氣缸的2倍

?外形緊湊 全長：49.5mm，寬：30mm。

?氣缸上裝有直線導軌，可減少設計組裝工時。

?用于電子基板等輕型工件的停止、定位和夾緊。

?可選擇通口位置。

?可從3面安裝磁性開關。

缸徑：6MM、8MM、12MM、16MM、20MM、25MM

配管連接口徑：M3*0.5、M5*0.8、RC1/8.NPT1/8.G1/8

使用流體：空氣

動作方式：雙作用

使用壓力：0.15至0.7MPa

耐壓實驗壓力：1.05MPa

環境溫度及使用流體溫度：-10至60度

使用活塞速度：50-500mm/s

緩沖：墊緩沖（標準、帶行程調整器）液壓緩沖器（可選項）

給油：不給油

行程長度允差：0至1MM

日本SMC氣動滑臺MXS12-30AS善榮銷售
